7.5.6 單獨讀取和寫入
主機可以通過發送讀取/寫入命令來向菊花鏈中的特定 TMP144 器件發起單獨讀取和寫入命令。讀取/寫入命令包含以下參數：
- C[7] = 0（單獨器件訪問）
- C[6:3] = 器件 ID (ID[3:0])
- C[2:1] = 數據寄存器指針 (P[1:0])；請參閱表 7-3
- C[0] = 表示讀取/寫入控制
如圖 7-14 所示，單獨器件寫入命令由 C[0] = 0 表示。主機必須為位 C[2:1] 指示的寄存器傳輸至少一個字節的數據。然后，菊花鏈中與位 C[6:3] 指示的器件 ID 相對應的 TMP144 會更新相應的寄存器。

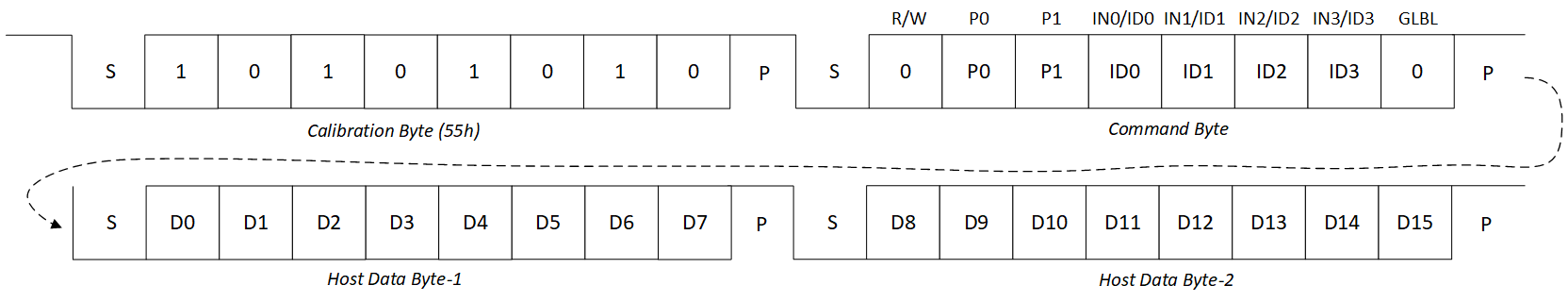

圖 7-14 單獨寫入命令流程. 如圖 7-15 所示，單獨器件讀取命令由 C[0] = 1 表示。如圖 7-16 所示，與位 C[6:3] 指示的器件 ID 相對應的菊花鏈中的 TMP144 隨后中斷總線，傳輸寄存器中由位 C[2:1] 指示的數據，并重新連接總線。

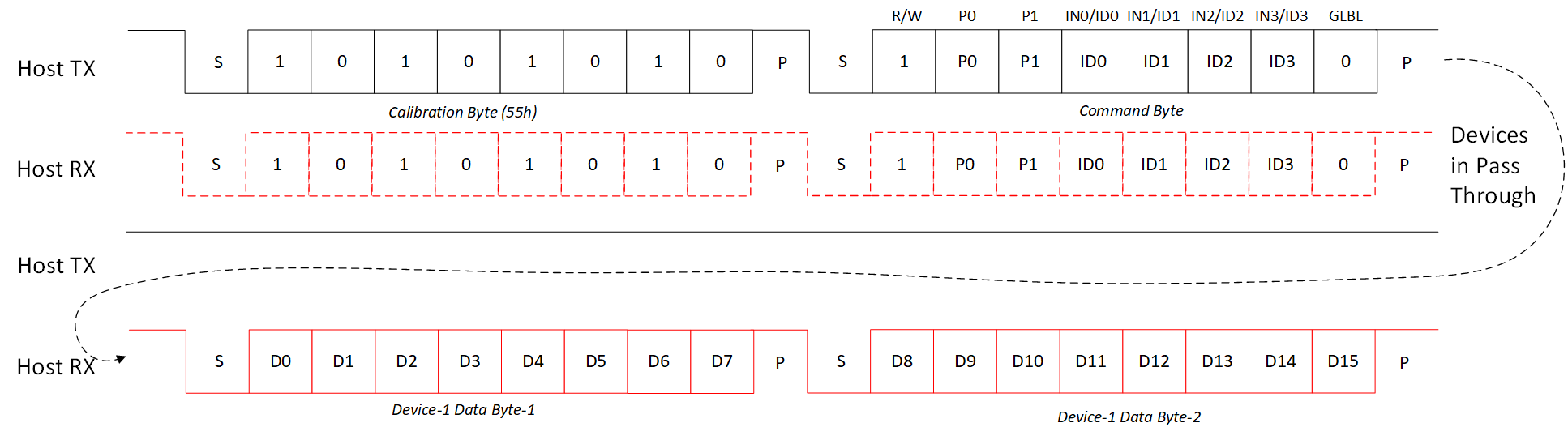

圖 7-15 單獨讀取命令流程.

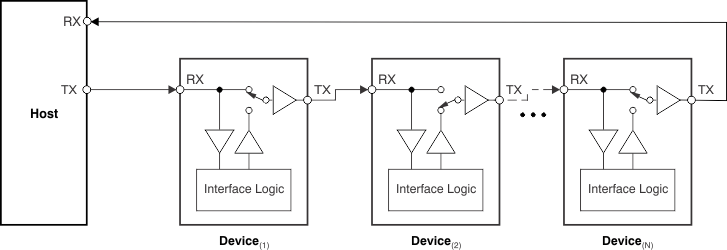

圖 7-16 TMP144 菊花鏈：第二個器件的單獨讀取操作期間的總線狀態
