7.5.1 通信協議
SMAART Wire?/UART 協議的每次通信都包含 8 位字，且首先傳輸最低有效位 (LSB)。每個 8 位字都以處于邏輯低電平的起始 位開始，以處于邏輯高電平的停止 位結束。通過對每個 8 位字使用起始位和停止位，TMP144 可以校驗每個字并在整個過程中保持同步通信。
SMAART Wire?/UART 通信協議的步驟如下：
- 主機發送一個起始位來啟動通信過程。
- 主機發送校驗字節 (55h) 以讓 TMP144 與主機的波特率同步。
- 主機在校驗字節后發送一個停止位。
- 主機發送第二個起始位，后跟命令寄存器字節和停止位。
- 主機發送第三個起始位，后跟僅用于寫入的數據字節。
- 如果指令是寫入命令，主機將發送數據字節。
- 主機發送一個停止位來完成該過程。注： 如果命令寄存器中發送的指令是讀取命令，器件將斷開鏈路并發送數據字節。
圖 7-4 中顯示了該序列。

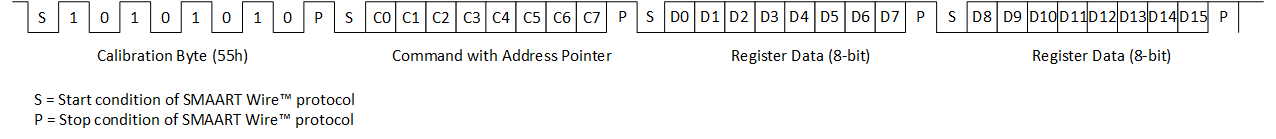

圖 7-4 通用通信寫入位流.

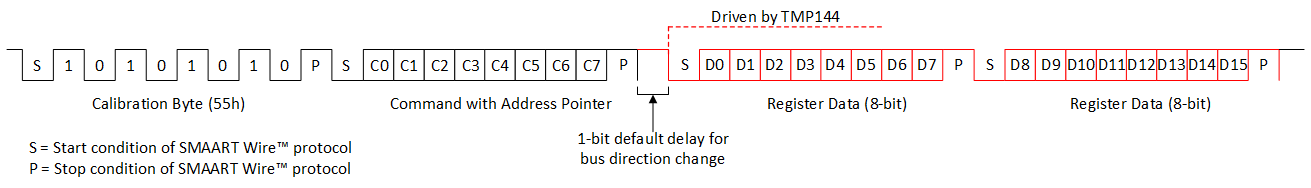

圖 7-5 通用通信讀取位流命令字節由 TMP144 解碼，以確定后續通信操作的格式。表 7-2 列出了命令寄存器字節值。
表 7-2 命令字節值
| 命令操作 | 命令字節編碼 | 十六進制值 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| C7 (MSB) | C6 | C5 | C4 | C3 | C2 | C1 | C0 (LSB) | ||
| GLBL | IN3/ID3 | IN2/ID2 | IN1/ID1 | IN0/ID0 | P1 | P0 | R/W | ||
| 全局軟件復位 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 0 | B4 |
| 全局初始化 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 8C |
| 全局地址分配 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 90 |
| 全局清除中斷 | 1 | 0 | 1 | 0 | 1 | 0 | 0 | 1 | A9 |
| 全局寫入 | 1 | 1 | 1 | 1 | 0 | P1 | P0 | 0 | 基于 P[1:0] |
| 全局讀取 | 1 | 1 | 1 | 1 | 0 | P1 | P0 | 1 | 基于 P[1:0] |
| 單獨寫入 | 0 | ID3 | ID2 | ID1 | ID0 | P1 | P0 | 0 | 基于 ID[3:0] 和 P[1:0] |
| 單獨讀取 | 0 | ID3 | ID2 | ID1 | ID0 | P1 | P0 | 1 | 基于 ID[3:0] 和 P[1:0] |
