7.4.6 中斷功能
TMP144 通過斷開總線連接來中斷主機，如果滿足如圖 7-3 所示的下列所有條件，則通過將總線保持在低電平來發出中斷請求。
- 配置寄存器中的 INT_EN 設置為 1；
- 最后一次轉換的溫度結果大于溫度上限寄存器中的值或小于溫度下限寄存器中的值（在 FH 或 FL 中也分別用 1 表示）；
- 總線處于邏輯高電平且空閑時間超過 28ms。

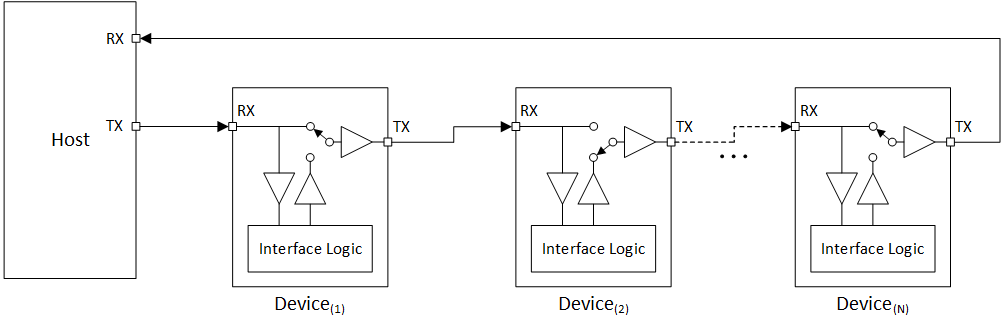

圖 7-3 TMP144 菊花鏈：從第二個器件發出中斷請求（邏輯低電平）期間的總線狀態無論 LC 的狀態如何，總線上的中斷都會被鎖存。將 1 寫入 INT_EN 會自動設置 LC 位。TMP144 將總線保持在低電平，直到發生以下事件之一：
- 接收到全局中斷清除命令。
- 接收到全局軟件復位命令。
- 發生上電復位事件。
以上每個事件都會清除 INT_EN。TMP144 在主機寫入操作將配置寄存器中的 INT_EN 設置為重新啟用未來的中斷之前，不會發出未來的中斷。
在已啟用中斷的系統中，總線上的 TMP144 可以在主機啟動通信序列的同時發出中斷。為了避免這種情況，TI 建議主機在發送校驗字節后應檢查總線接收端的狀態。如果該位為 1，則主機可以繼續通信。如果該位為 0，則表明總線上的一個 TMP144 器件正在發出警報，主機必須發送全局中斷清除命令。
