7.5.5 全局讀取和寫入
主機可以通過發送由 C[7:3] = 11110 和 C[2:1] 組成的讀取/寫入命令來向菊花鏈中的所有 TMP144 發起全局讀取或?qū)懭朊?，以指示?shù)據寄存器指針 P[1:0]，如表 7-3 所示。全局寫入命令由 C[0] = 0 表示。主機必須為寄存器傳輸至少一個字節的數據，菊花鏈中的每個 TMP144 都會更新相應的寄存器，如圖 7-12 所示。

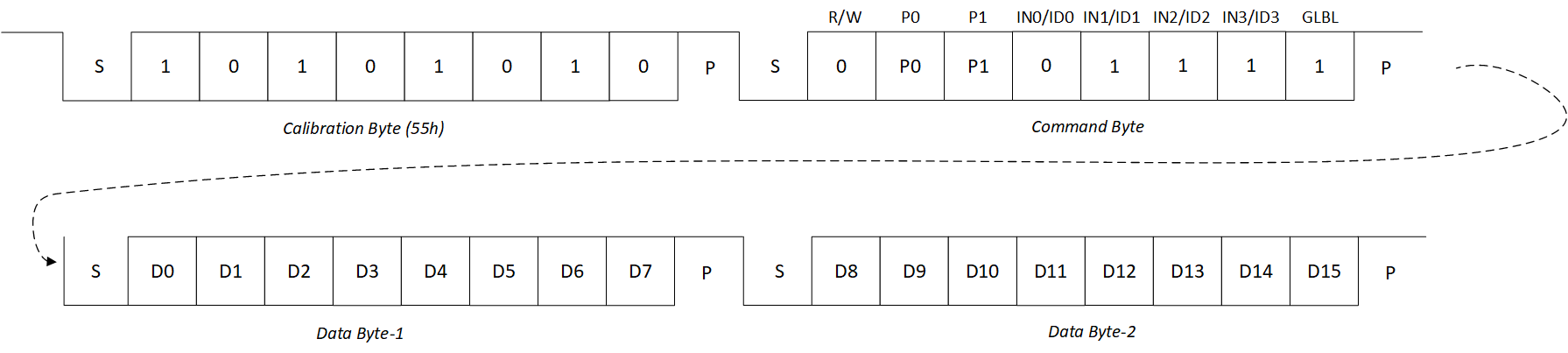

圖 7-12 全局寫入命令流程.
圖 7-13 全局讀取命令流程. 表 7-3 指針地址
| P1 | P0 | 寄存器 |
|---|---|---|
| 0 | 0 | 溫度寄存器（只讀） |
| 0 | 1 | 配置寄存器（讀取/寫入） |
| 1 | 0 | TLOW 寄存器（讀取/寫入） |
| 1 | 1 | THIGH 寄存器（讀取/寫入） |
