7.5.3 全局初始化和地址分配序列

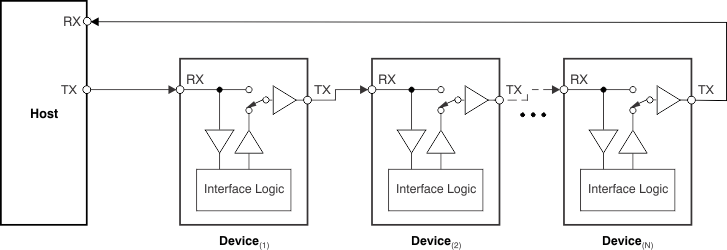

器件上電時，菊花鏈中的每個 TMP144 都以透明模式連接，如圖 7-7 所示。
圖 7-7 TMP144 菊花鏈：全局初始化啟動時的總線狀態如圖 7-8 所示，主機必須發送初始化命令 (C[7:0]= 10001100)，以便總線對其內部地址進行編程，具體取決于總線上的器件數量。

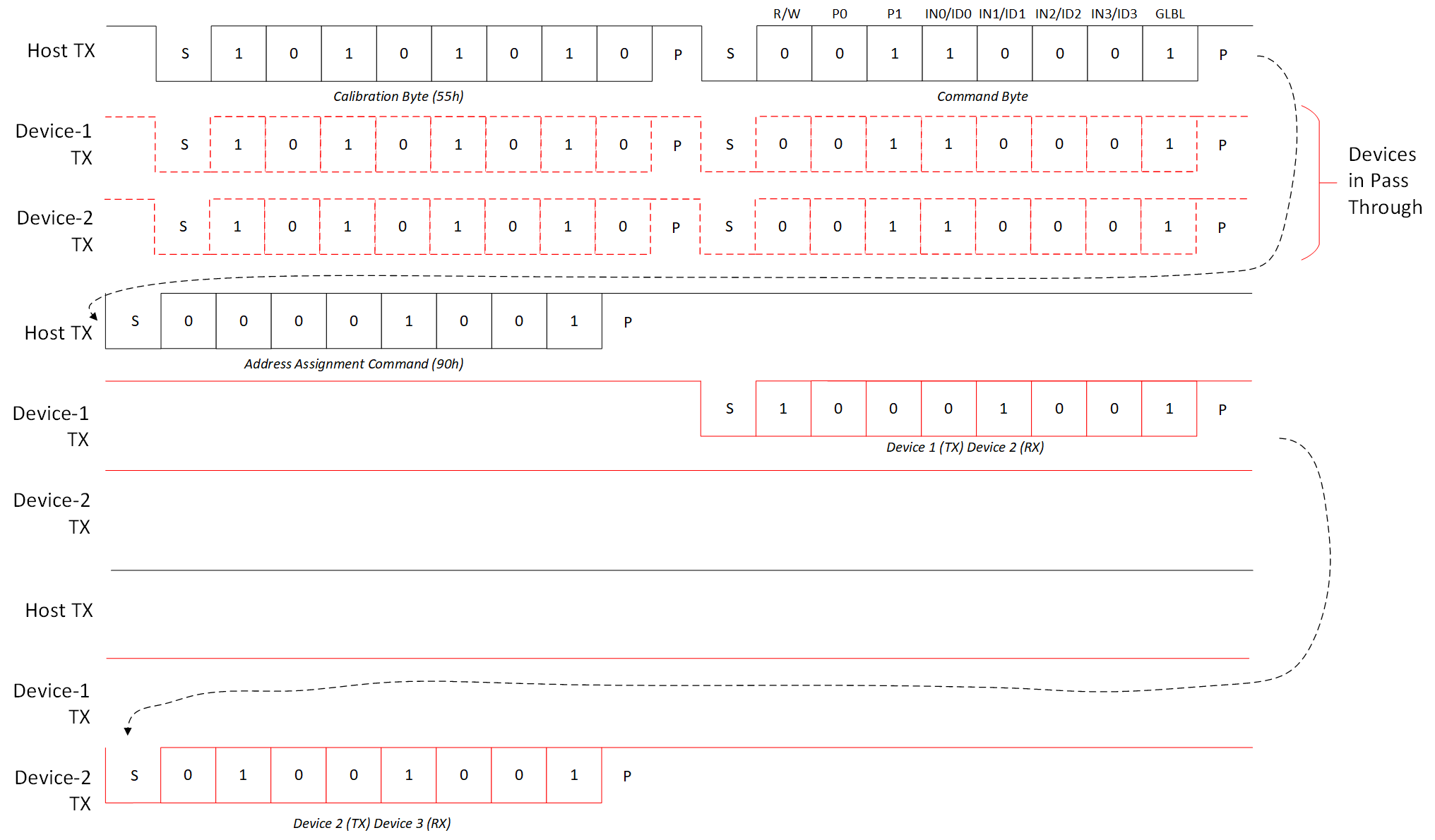

圖 7-8 全局初始化和地址分配命令流程.

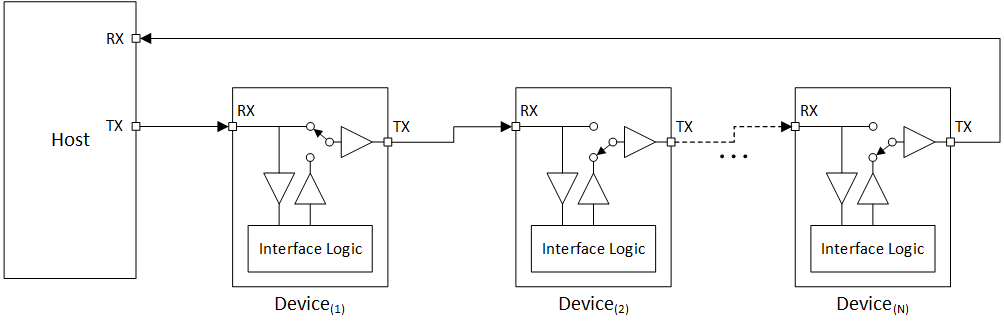

圖 7-9 TMP144 菊花鏈：地址分配啟動時的總線狀態然后，主機必須發送地址分配命令，包括 C[7:4] = 1001 和 C[3:0] = 0000，其中 C[3:0] 表示鏈中第一個器件的地址。該字在內部存儲為其器件 ID。第一個器件在器件地址中增加此單位，然后重新連接總線，如圖 7-10 所示。然后將該地址發送到鏈中的下一個器件。

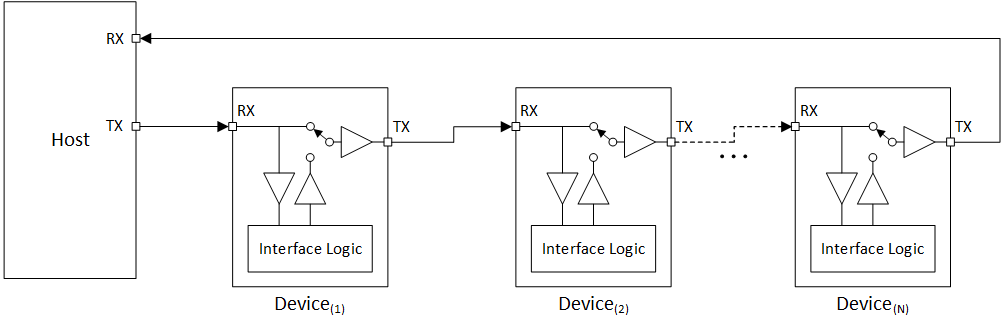

圖 7-10 TMP144 菊花鏈：第一個器件地址分配后的總線狀態在鏈上的所有器件都收到各自的地址后，主機會收到鏈上最后一個編程的地址 + 1。主機可以使用此信息來確定鏈中的器件總數以及每個器件的相應地址。
在初始化序列之后，每個器件可以單獨尋址，也可以通過全局命令尋址。此全局初始化序列是必需的，并且必須在任何其他通信之前執行。
