7.6 寄存器映射
圖 7-17 顯示了 TMP144 的內部寄存器結構。寄存器之間的通信按 LSB 優先的順序通過接口傳輸。如表所示的 8 位命令寄存器用于確定主機器件要訪問的寄存器的地址指針。

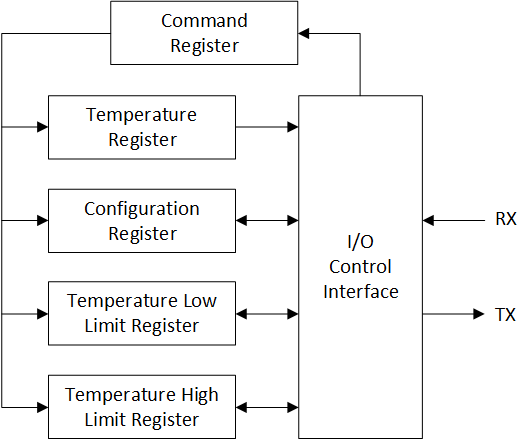

圖 7-17 內部寄存器結構.
表 7-4 寄存器映射
| 地址指針 P[1:0] | 類型 | 復位 | 縮寫 | 寄存器名稱 | 章節 |
|---|---|---|---|---|---|
| 00 | R | 0000h | Temp_Result | 溫度結果寄存器 | 轉到 |
| 01 | R/W | 0200h | 配置 | 配置寄存器 | 轉到 |
| 10 | 讀/寫 | 3C00h | Tlow_limit | 溫度下限寄存器 | 轉到 |
| 11 | 讀/寫 | F600h | Thigh_limit | 溫度上限寄存器 | 轉到 |
表 7-5 寄存器部分/塊訪問類型代碼
| 訪問類型 | 代碼 | 說明 |
|---|---|---|
| 讀取類型 | ||
| R | R | 讀取 |
| RC | R | 讀取 |
| C | 即清除 | |
| R-0 | R | 讀取 |
| -0 | 返回 0s | |
| 寫入類型 | ||
| W | W | 寫入 |
| W0CP | W | W |
| 0C | 0 即清除 | |
| P | 需要特權訪問 | |
| 復位或默認值 | ||
| -n | 復位后的值或默認值 | |
