ZHCSIJ6C October 2018 – September 2023 TMP144
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

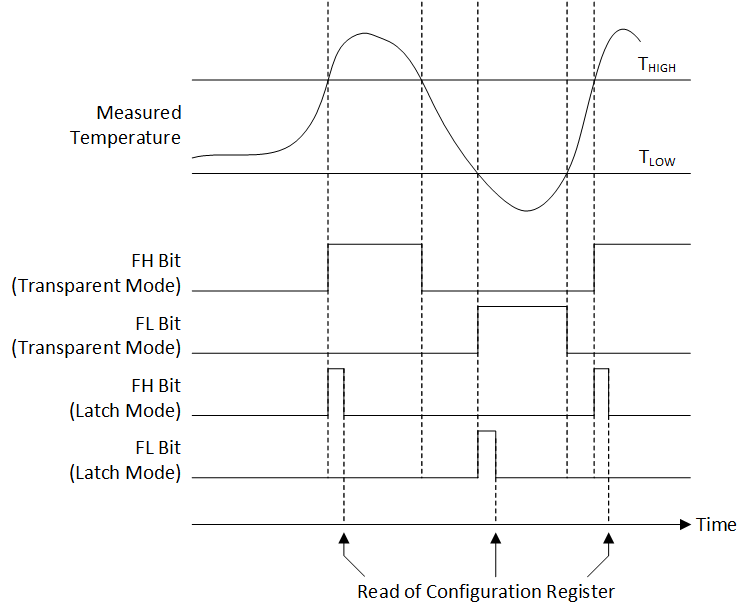

圖 7-2 溫度標志功能圖. 配置寄存器中的 LC 位在設置為“1”時用于鎖存標志位(FH 和 FL)的值,直到主機向配置寄存器發出讀取命令。當器件接收到讀取命令時,標志位將設置為“0”。
LC 位在配置為“0”時,會將器件配置為在透明模式下運行,其中僅當溫度轉換結果處于溫度限值范圍內時才會清除標志位(FH 和 FL)。
