3 說明
TCAN114x-Q1 是一系列支持高達 5 Mbps 數據速率的增強型高速 CAN FD 收發器。這些器件使用串行外設接口 (SPI) 進行配置，支持使用全部功能。通過向 VIO 引腳施加適當?shù)碾妷海?span id="btf1zhxxf73" class="ph">TCAN114x-Q1 可支持 1.8V 至 5V 的處理器 IO 標稱電壓，從而允許使用低功耗處理器。
TCAN1145-Q1 和 TCAN1146-Q1 收發器支持選擇性喚醒功能（能夠根據 WUF 標識進行喚醒）。此功能可讓系統實現局部聯網，并在活動狀態下以更少的節點數運行，而其余節點處于低功耗睡眠模式。收發器和選擇性喚醒功能符合 ISO 11898-2:2016 標準的規范。
TCAN1144-Q1 和 TCAN1146-Q1 是支持看門狗和高級總線診斷功能的全功能器件。為便于調試，可以使用高級總線故障診斷和通信功能來確定特定總線故障。
器件信息
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TCAN114x-Q1 | SOIC (D) (14) | 8.65mm x 3.9mm |
| VSON (DMT) (14) | 4.5mm x 3.0mm | |
| SOT23 (DYY) (14) | 4.2mm x 2.0mm |

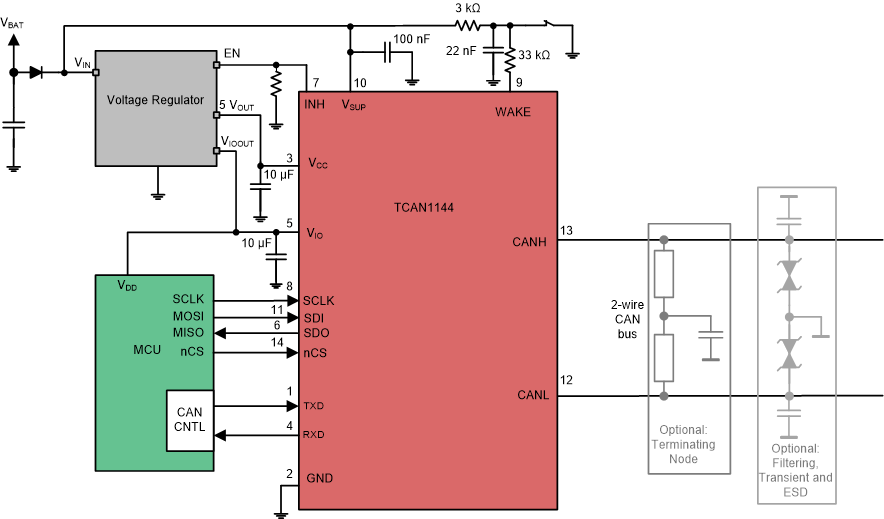

簡化版原理圖
簡化版原理圖
