10.4.5.4 WUF ID 驗證（TCAN1145-Q1 和 TCAN1146-Q1）
在所有必需的位位置中，接收幀的 ID 都要與配置的 ID 相匹配。相關的位位置由 8'h30 到 8'h33 中配置的 ID 以及 8'h34 到 8'h38 中編程的 ID 掩碼決定。器件支持傳統基幀格式 (CBFF) 11 位基本 ID 和傳統擴展幀格式 (CEFF) 29 位擴展 ID 和 ID 掩碼。除了“無關”位外，所有被屏蔽的 ID 位都必須與為 WUF 驗證配置的 ID 位完全匹配。如果被屏蔽的 ID 位配置為“無關”，則該 ID 中同時接受“1”和“0”。在 ID 掩碼寄存器中，1 表示“無關”。

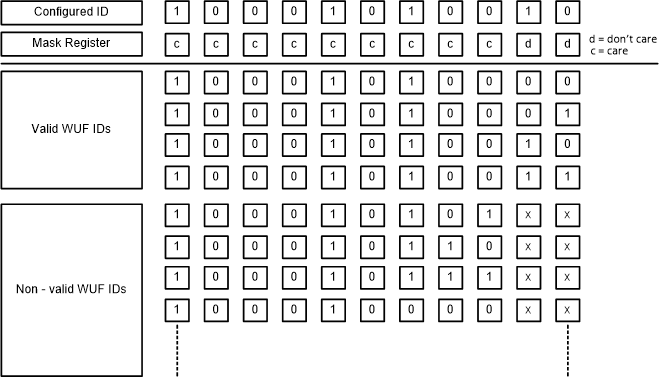

圖 10-18 顯示了有效 WUF ID 和相應 ID 掩碼寄存器的示例
圖 10-18 WUF 的 ID 和 ID 掩碼示例
