ZHCSMX1B October 2019 – March 2022 TCAN1144-Q1 , TCAN1145-Q1 , TCAN1146-Q1

PRODUCTION DATA

封裝選項

機械數據 (封裝 | 引腳)

DYY|14
- MPSS114C
DMT|14
- MPSS087B
D|14
- MPDS177H

散熱焊盤機械數據 (封裝 | 引腳)

DMT|14
- QFND638

訂購信息

10.4.7.7.4.3 WD 問答值生成

4 位 WD 問題 WD_QA_QUESTION[3:0] 由 4 位馬爾可夫鏈過程生成。馬爾可夫鏈?zhǔn)且粋€具有馬爾可夫?qū)傩缘碾S機過程，這意味著狀態變化是概率性的，并且未來狀態僅取決于當前狀態。每個 WD Q&A 模式的有效且完整的 WD 答案序列如下所示：

對于 WD Q&A 多答案模式：
1. 在響應窗口 1 期間接收到三個正確的 SPI WD 答案。
2. 在響應窗口 2 期間接收到一個正確的 SPI WD 答案。
3. 除了前面列出的時序外，四個響應的順序也應正確。

WD 問題值會鎖存在 WD_QA_QUESTION 寄存器的 WD_QUESTION[3:0] 位中，并且可以隨時讀取。

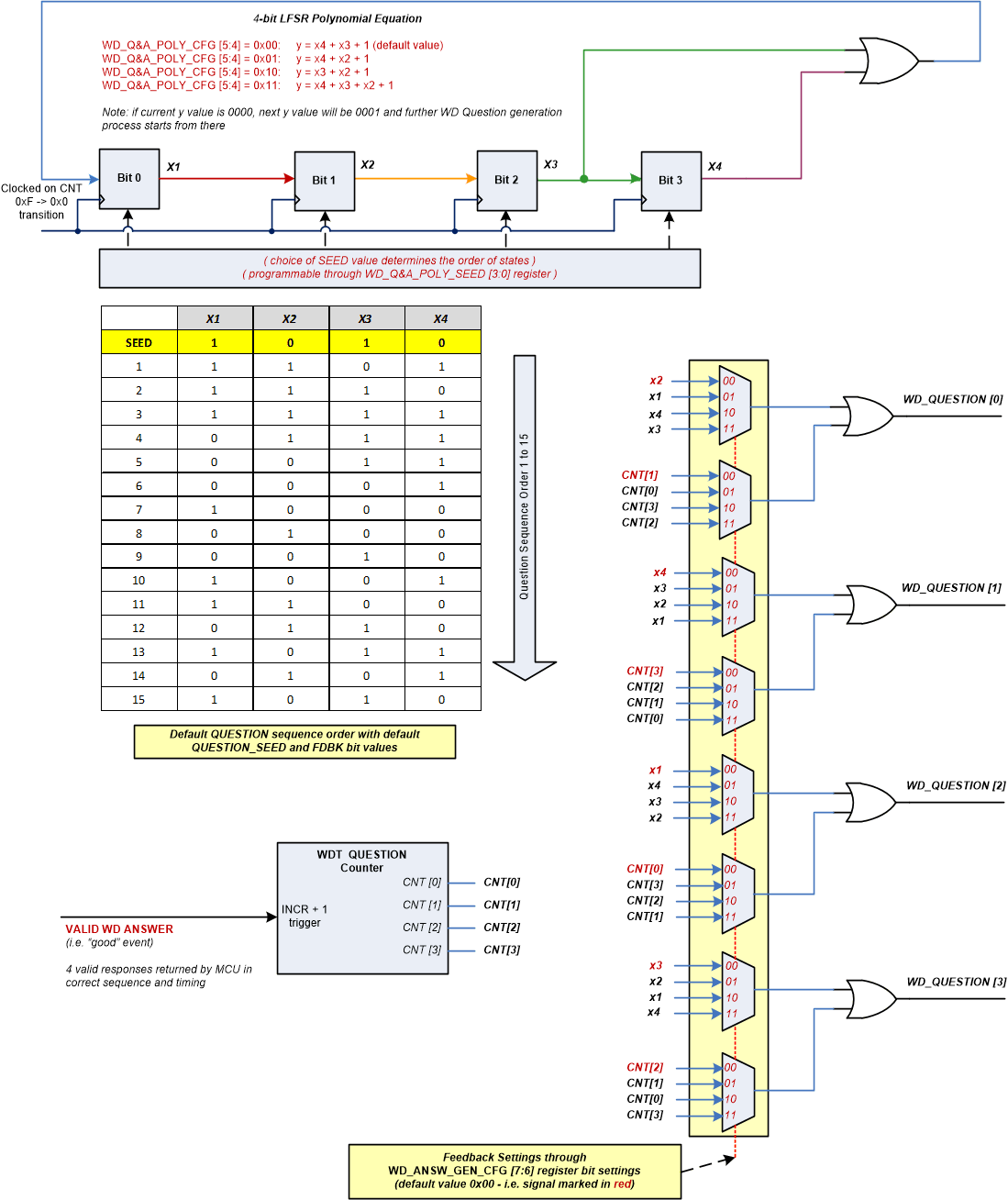

在從 b1111 到 b0000 的轉換中，馬爾可夫鏈過程由 4 位問題計數器計時。這包括正確答案（正確答案值和正確時序響應）的條件。圖 10-27 中給出了 4 位問題 WD_QUESTION [3:0] 生成的邏輯組合。

A. 如果當前 y 值為 0000，則下一個 y 值為 0001。下一個看門狗問題生成過程從該值開始。

圖 10-27 看門狗問題生成

表 10-12 包含每個問題的答案，只要問題多項式和答案生成配置都為其默認值即可。

表 10-12 默認設置下的問題答案示例

WD_QUESTION_VALUE 寄存器中的問題	WD 答案字節（每個字節都要寫入 WD_QA_ANSWER 寄存器）
WD_QUESTION_VALUE 寄存器中的問題	WD_ANSWER_RESP_3	WD_ANSWER_RESP_2	WD_ANSWER_RESP_1	WD_ANSWER_RESP_0
WD_QUESTION	WD_ANSW_CNT 2'b11	WD_ANSW_CNT 2'b10	WD_ANSW_CNT 2'b01	WD_ANSW_CNT 2'b00
0x0	FF	0F	F0	00
0x1	B0	40	BF	4F
0x2	E9	19	E6	16
0x3	A6	56	A9	59
0x4	75	85	7A	8A
0x5	3A	CA	35	C5
0x6	63	93	6C	9C
0x7	2C	DC	23	D3
0x8	D2	22	DD	2D
0x9	9D	6D	92	62
0xA	C4	34	CB	3B
0xB	8B	7B	84	74
0xC	58	A8	57	A7
0xD	17	E7	18	E8
0xE	4E	BE	41	B1
0xF	01	F1	0E	FE

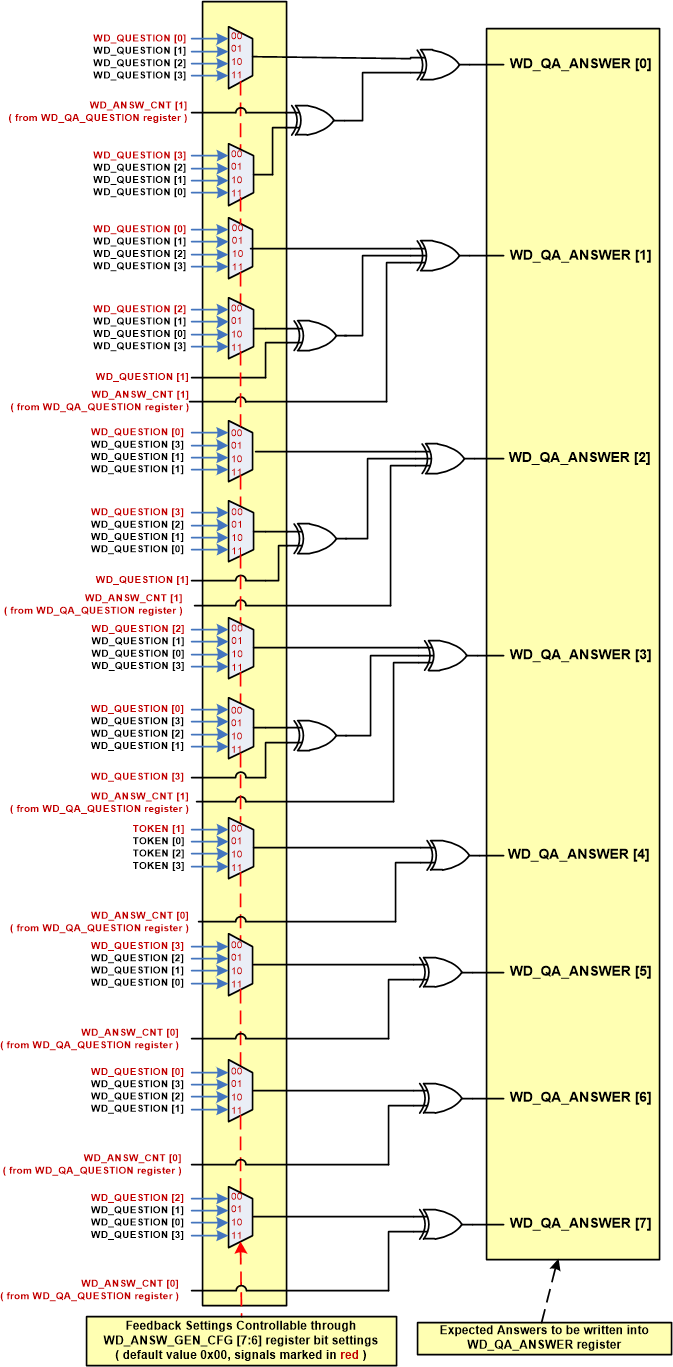

圖 10-28 WD 預期答案生成

表 10-13 WD Q&A 多答案模式的正確和錯誤 WD Q&A 序列運行場景 (WD_CFG = 0b)

WD 答案數量		操作	WD_QA_QUESTION 寄存器中的 WD 狀態位		注釋
響應 窗口 1	響應 窗口 2	操作	QA_ANSW_ERR	WD_ERR⁽¹⁾	注釋
0 個答案	0 個答案	-新 WD 周期在響應窗口 2 結束后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	0b	1b	無答案
0 個答案	4 個錯誤答案	-新 WD 周期在第 4 個 WD 答案后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	1b	1b	WD_ANSW_CNT[1:0] 總計 = 4
0 個答案	4 個正確答案	-新 WD 周期在第 4 個 WD 答案后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	0b	1b	WD_ANSW_CNT[1:0] 總計 = 4
0 個答案	1 個正確答案	-新 WD 周期在響應窗口 2 結束后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	0b	1b	響應窗口 1 中的正確答案少于 3 個，響應窗口 2 中的正確答案為 1 個（WD_ANSW_CNT[1:0] 總計 < 4）
1 個正確答案	1 個正確答案
2 個正確答案	1 個正確答案
0 個答案	1 個錯誤答案	-新 WD 周期在響應窗口 2 結束后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	1b	1b	響應窗口 1 中的正確答案少于 3 個，響應窗口 2 中的錯誤答案為 1 個（WD_ANSW_CNT[1:0] 總計 < 4）
1 個正確答案	1 個錯誤答案
2 個正確答案	1 個錯誤答案
0 個答案	4 個正確答案	-新 WD 周期在第 4 個 WD 答案后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	0b	1b	響應窗口 1 中的正確答案少于 3 個，響應窗口 2 中的正確答案多于 1 個（WD_ANSW_CNT[1:0] 總計 = 4）
1 個正確答案	3 個正確答案
2 個正確答案	2 個正確答案
0 個答案	4 個錯誤答案	-新 WD 周期在第 4 個 WD 答案后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	1b	1b	響應窗口 1 中的正確答案少于 3 個，響應窗口 2 中的錯誤答案多于 1 個（WD_ANSW_CNT[1:0] 總計 = 4）
1 個正確答案	3 個錯誤答案
2 個正確答案	2 個錯誤答案
0 個答案	3 個正確答案	-新 WD 周期在響應窗口 2 結束后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	0b	1b	響應窗口 1 中的錯誤答案少于 3 個，響應窗口 2 中的正確答案多于 1 個（WD_ANSW_CNT[1:0] 總計 < 4）
1 個錯誤答案	2 個正確答案	-新 WD 周期在響應窗口 2 結束后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	1b	1b
2 個錯誤答案	1 個正確答案		1b	1b
0 個答案	3 個錯誤答案	-新 WD 周期在響應窗口 2 結束后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	1b	1b	響應窗口 1 中的錯誤答案少于 3 個，響應窗口 2 中的錯誤答案多于 1 個（WD_ANSW_CNT[1:0] 總計 < 4）
1 個錯誤答案	2 個錯誤答案
2 個錯誤答案	1 個錯誤答案
0 個答案	4 個正確答案	-新 WD 周期在第 4 個 WD 答案后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	0b	1b	響應窗口 1 中的錯誤答案少于 3 個，響應窗口 2 中的正確答案多于 1 個（WD_ANSW_CNT[1:0] 總計 = 4）
1 個錯誤答案	3 個正確答案		1b	1b
2 個錯誤答案	2 個正確答案		1b	1b
0 個答案	4 個錯誤答案	-新 WD 周期在第 4 個 WD 答案后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	1b	1b	響應窗口 1 中的錯誤答案少于 3 個，響應窗口 2 中的錯誤答案多于 1 個（WD_ANSW_CNT[1:0] 總計 = 4）
1 個錯誤答案	3 個錯誤答案
2 個錯誤答案	2 個錯誤答案
3 個正確答案	0 個答案	-新 WD 周期在響應窗口 2 結束后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	0b	1b	響應窗口 1 中的正確答案少于 4 個，響應窗口 2 中的答案多于 0（WD_ANSW_CNT[1:0] 總計 < 4）
2 個正確答案	0 個答案		0b	1b
1 個正確答案	0 個答案		0b	1b
3 個正確答案	1 個正確答案	-新 WD 周期在第 4 個 WD 答案后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	0b	0b	正確的順序
3 個正確答案	1 個錯誤答案	-新 WD 周期在第 4 個 WD 答案后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	1b	1b	WD_ANSW_CNT[1:0] 總計 = 4
3 個錯誤答案	0 個答案	-新 WD 周期在響應窗口 2 結束后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	1b	1b	WD_ANSW_CNT[1:0] 總計 < 4
3 個錯誤答案	1 個正確答案	-新 WD 周期在第 4 個 WD 答案后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	1b	1b	WD_ANSW_CNT[1:0] 總計 = 4
3 個錯誤答案	1 個錯誤答案	-新 WD 周期在第 4 個 WD 答案后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	1b	1b	WD_ANSW_CNT[1:0] 總計 = 4
4 個正確答案	不可用	-新 WD 周期在第 4 個 WD 答案后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	0b	1b
3 個正確答案 + 1 個錯誤答案	不可用	-新 WD 周期在第 4 個 WD 答案后開始 - WD 遞增故障計數器 -新 WD 周期以相同的 WD 問題開始	1b	1b	響應窗口 1 中 4 個正確或錯誤答案
2 個正確答案 + 2 個錯誤答案	不可用
1 個正確答案 + 3 個錯誤答案	不可用

(1) WD_ERR 是所有 WD 錯誤的邏輯或。
