ZHCSMX1B October 2019 – March 2022 TCAN1144-Q1 , TCAN1145-Q1 , TCAN1146-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明（續）
- 6 器件比較表
- 7 引腳配置和功能
- 8 規格
- 9 參數測量信息
-
10詳細說明
- 10.1 概述
- 10.2 功能方框圖
- 10.3 特性說明
- 10.4
器件功能模式
- 10.4.1 正常模式
- 10.4.2 待機模式
- 10.4.3 僅監聽模式
- 10.4.4 睡眠模式
- 10.4.5
選擇性喚醒
- 10.4.5.1 選擇性喚醒（TCAN1145-Q1 和 TCAN1146-Q1）
- 10.4.5.2 幀檢測（TCAN1145-Q1 和 TCAN1146-Q1）
- 10.4.5.3 喚醒幀 (WUF) 驗證（TCAN1145-Q1 和 TCAN1146-Q1）
- 10.4.5.4 WUF ID 驗證（TCAN1145-Q1 和 TCAN1146-Q1）
- 10.4.5.5 WUF DLC 驗證（TCAN1145-Q1 和 TCAN1146-Q1）
- 10.4.5.6 WUF 數據驗證（TCAN1145-Q1 和 TCAN1146-Q1）
- 10.4.5.7 幀錯誤計數器（TCAN1145-Q1 和 TCAN1146-Q1）
- 10.4.5.8 CAN FD 幀容差（TCAN1145-Q1 和 TCAN1146-Q1）
- 10.4.6 失效防護特性
- 10.4.7 保護特性
- 10.4.8 總線故障檢測和通信（TCAN1144-Q1 和 TCAN1146-Q1）
- 10.4.9 SPI 通信
- 10.5 編程
- 10.6
寄存器映射
- 10.6.1 DEVICE_ID_y 寄存器（地址 = 0h + 公式）[復位 = 值]
- 10.6.2 REV_ID_MAJOR 寄存器（地址 = 8h）[復位 = 01h]
- 10.6.3 REV_ID_MINOR 寄存器（地址 = 9h）[復位 = 00h]
- 10.6.4 SPI_RSVD_x 寄存器（地址 = Ah + 公式）[復位 = 00h]
- 10.6.5 Scratch_Pad_SPI 寄存器（地址 = Fh）[復位 = 00h]
- 10.6.6 MODE_CNTRL 寄存器（地址 = 10h）[復位 = 04h]
- 10.6.7 WAKE_PIN_CONFIG 寄存器（地址 = 11h）[復位 = 4h]
- 10.6.8 PIN_CONFIG 寄存器（地址 = 12h）[復位 = 00h]
- 10.6.9 WD_CONFIG_1 寄存器（地址 = 13h）[復位 = 15h]
- 10.6.10 WD_CONFIG_2 寄存器（地址 = 14h）[復位 = 02h]
- 10.6.11 WD_INPUT_TRIG 寄存器（地址 = 15h）[復位 = 00h]
- 10.6.12 WD_RST_PULSE 寄存器（地址 = 16h）[復位 = 07h]
- 10.6.13 FSM_CONFIG 寄存器（地址 = 17h）[復位 = 00h]
- 10.6.14 FSM_CNTR 寄存器（地址 = 18h）[復位 = 00h]
- 10.6.15 DEVICE_RST 寄存器（地址 = 19h）[復位 = 00h]
- 10.6.16 DEVICE_CONFIG1 寄存器（地址 = 1Ah）[復位 = 00h]
- 10.6.17 DEVICE_CONFIG2 寄存器（地址 = 1Bh）[復位 = 0h]
- 10.6.18 SWE_DIS 寄存器（地址 1Ch）[復位 = 04h]
- 10.6.19 SDO_CONFIG 寄存器（地址 = 29h）[復位 = 00h]
- 10.6.20 WD_QA_CONFIG 寄存器（地址 = 2Dh）[復位 = 00h]
- 10.6.21 WD_QA_ANSWER 寄存器（地址 = 2Eh）[復位 = 00h]
- 10.6.22 WD_QA_QUESTION 寄存器（地址 = 2Fh）[復位 = 00h]
- 10.6.23 SW_ID1 寄存器（地址 = 30h）[復位 = 00h]
- 10.6.24 SW_ID2 寄存器（地址 = 31h）[復位 = 00h]
- 10.6.25 SW_ID3 寄存器（地址 = 32h）[復位 = 00h]
- 10.6.26 SW_ID4 寄存器（地址 = 33h）[復位 = 00h]
- 10.6.27 SW_ID_MASK1 寄存器（地址 = 34h）[復位 = 00h]
- 10.6.28 SW_ID_MASK2 寄存器（地址 = 35h）[復位 = 00h]
- 10.6.29 SW_ID_MASK3 寄存器（地址 = 36h）[復位 = 00h]
- 10.6.30 SW_ID_MASK4 寄存器（地址 = 37h）[復位 = 00h]
- 10.6.31 SW_ID_MASK_DLC 寄存器（地址 = 38h）[復位 = 00h]
- 10.6.32 DATA_y 寄存器（地址 = 39h + 公式）[復位 = 00h]
- 10.6.33 SW_RSVD_y 寄存器（地址 = 41h + 公式）[復位 = 00h]
- 10.6.34 SW_CONFIG_1 寄存器（地址 = 44h）[復位 = 50h]
- 10.6.35 SW_CONFIG_2 寄存器（地址 = 45h）[復位 = 00h]
- 10.6.36 SW_CONFIG_3 寄存器（地址 = 46h）[復位 = 1Fh]
- 10.6.37 SW_CONFIG_4 寄存器（地址 = 47h）[復位 = 00h]
- 10.6.38 SW_CONFIG_RSVD_y 寄存器（地址 = 48h + 公式）[復位 = 00h]
- 10.6.39 INT_GLOBAL 寄存器（地址 = 50h）[復位 = 00h]
- 10.6.40 INT_1 寄存器（地址 = 51h）[復位 = 00h]
- 10.6.41 INT_2 寄存器（地址 = 52h）[復位 = 40h]
- 10.6.42 INT_3 寄存器（地址 = 53h）[復位 = 00h]
- 10.6.43 INT_CANBUS 寄存器（地址 = 54h）[復位 = 00h]
- 10.6.44 INT_GLOBAL_ENABLE（地址 = 55h）[復位 = 00h]
- 10.6.45 INT_ENABLE_1 寄存器（地址 = 56h）[復位 = FFh]
- 10.6.46 INT_ENABLE_2 寄存器（地址 = 57h）[復位 = 1Fh]
- 10.6.47 INT_ENABLE_3 寄存器（地址 = 58h）[復位 = 0h]
- 10.6.48 INT_ENABLE_CANBUS 寄存器（地址 = 59h）[復位 = 7Fh]
- 10.6.49 INT_RSVD_y 寄存器（地址 = 5Ah + 公式）[復位 = 00h]
- 11應用信息免責聲明
- 12電源相關建議
- 13布局
- 14器件和文檔支持
- 15機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DMT|14
訂購信息
11.1.2.1 端接
電纜兩端應采用阻值等于線路特性阻抗的電阻進行端接以避免信號反射。連接節點與總線的無端接分支線（樁線）應盡可能短，以便更大限度地減少信號反射。端接可以在節點中，但通常不建議這樣做，尤其是當節點可能從總線中移除時。端接必須小心放置，以免其不會從總線上移除。CANopen 等系統級 CAN 實現可實現不同的端接和布線概念，例如增加電纜長度。

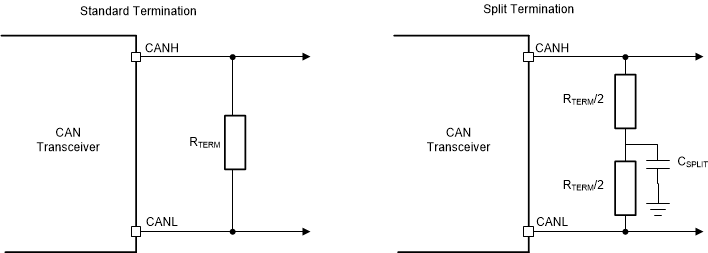

圖 11-1 典型 CAN 總線總線末端可以采用單個 120Ω 電阻進行端接，放在電纜上或端接節點中。如果總線的共模電壓需要進行濾波和穩壓，則可以采用“分裂端接”方式，具體請參閱圖 11-2。分裂端接可消除開始和結束消息傳輸時出現的總線共模電壓電平波動，從而改善網絡的電磁輻射性能。

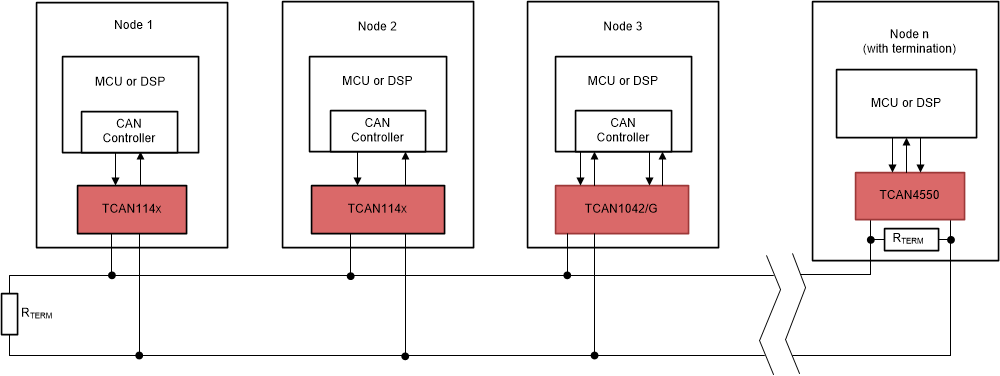

圖 11-2 CAN 總線端接概念
