10.4.6.1 通過睡眠喚醒錯誤實現睡眠模式
睡眠喚醒錯誤 (SWE) 計時器是用于確定特定外部和內部功能是否正常工作的計時器。圖 10-22 概述了啟用失效防護模式時 SWE 計時器何時開啟以及何時啟動或關閉。上電時或者發生 POR 或 UVSUP 事件時，SWE 計時器 (tINACTIVE) 會啟動，在 SWE 計時器到期之前，處理器必須配置 TCAN114x-Q1，清除 PWRON 標志，或者將器件配置為正?；虮O(jiān)聽模式。無法在上電時禁用此功能。如果器件沒有清除 PWRON 標志，也沒有置于正?；虮O(jiān)聽模式，則它將進入睡眠模式。在其他導致器件進入失效防護模式的情況下，可以通過設置 8'h1C[7] = 1 (SWE_DIS) 和 8'h17[0] = 1 (FS_DIS) 時禁用 SWE 計時器。
器件會因 CAN 總線 WUP 或本地喚醒而喚醒，從而進入待機模式。進入待機模式后，tSILENCE 和 tINACTIVE 計時器將啟動。如果 tINACTIVE 到期，器件將重新進入睡眠模式。當器件接收到 CANINT、LWU 或 FRAME_OVF，從而使器件離開睡眠模式并進入待機模式時，處理器必須在 tINACTIVE 到期之前，清除標志并將器件置于正常模式。如果沒有發生這種情況，器件將進入睡眠模式。當處于待機、正?；虮O(jiān)聽模式且 tSILENCE (SWE_DIS=1) 或 CANSLNT (SWE_DIS=0) 在 tINACTIVE 期間持續存在時，器件將進入睡眠模式?？赡軐?dǎo)致這種情況的事件示例包括處理器不再工作、無法使用 SPI 總線、收到進入睡眠模式命令，以及處理器無法接收命令或無法響應。

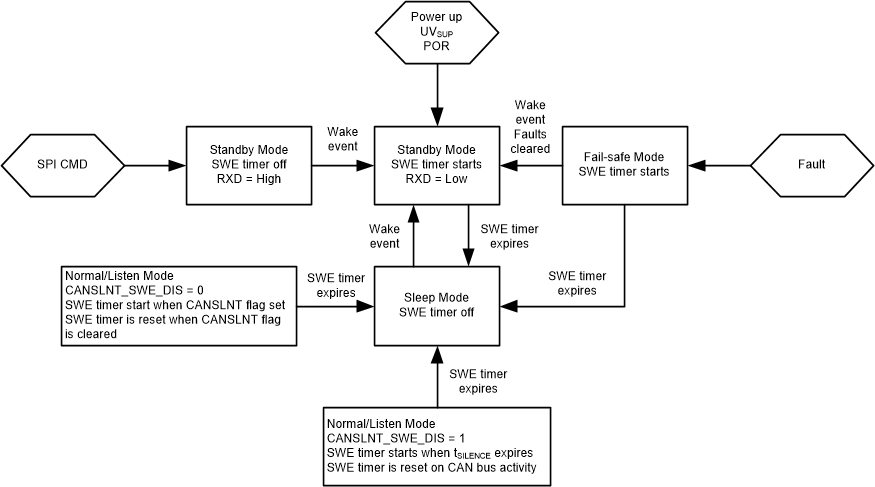

圖 10-22 睡眠喚醒錯誤 (SWE) 計時器
