11.1.2.2 CAN 總線偏置
無論是在正常模式下處于運行狀態，還是在低功耗模式下處于非運行狀態，總線偏置都可以正常偏置。自動電壓偏置是指總線在正常模式下處于運行狀態，但在低功耗模式下由 CANH 和 CANL 之間的電壓控制。請參閱圖 11-3 狀態圖，了解 TCAN114x-Q1 如何執行自動偏置。

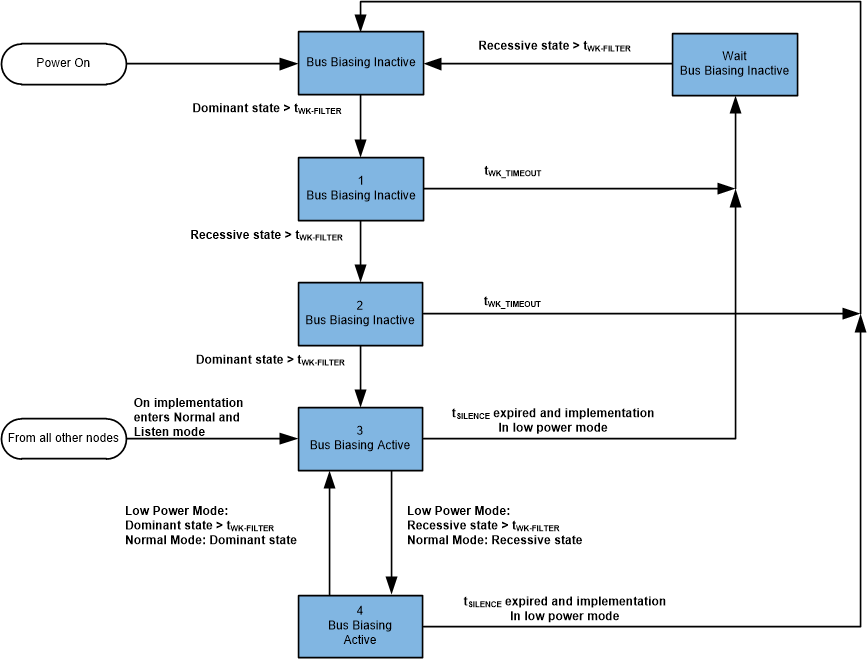

圖 11-3 自動總線偏置狀態圖

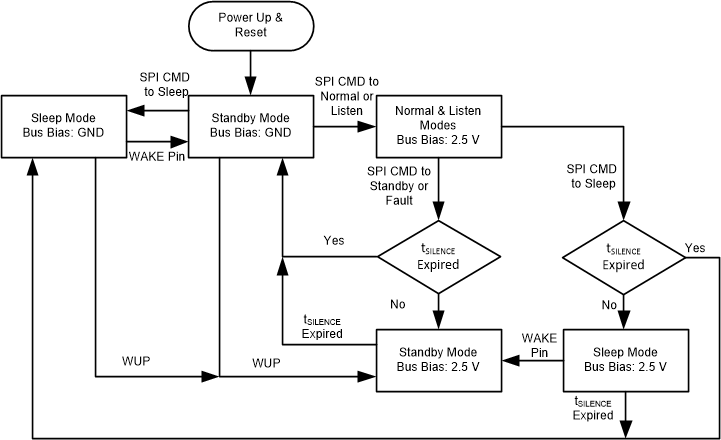

圖 11-4 總線偏置（按模式）注： 失效防護、TSD 和 VIO 保護模式遵循與待機模式類似的自動總線偏置。
