ZHCSMX1B October 2019 – March 2022 TCAN1144-Q1 , TCAN1145-Q1 , TCAN1146-Q1

PRODUCTION DATA

封裝選項

機械數據 (封裝 | 引腳)

DYY|14
- MPSS114C
DMT|14
- MPSS087B
D|14
- MPDS177H

散熱焊盤機械數據 (封裝 | 引腳)

DMT|14
- QFND638

訂購信息

10.4.4.2 通過 WAKE 輸入端子實現本地喚醒 (LWU)

WAKE 端子是一個接地偏置輸入端子，可支持通過電壓轉換用于本地喚醒 (LWU) 請求的高電壓喚醒輸入。由于該端子具有雙向輸入閾值，因此可以在低電平到高電平或高電平到低電平轉換時觸發 LWU 事件。該端子可與 V_SUP 或接地開關配合使用。如果不使用該端子，則應將其拉至接地，以避免不必要的寄生喚醒事件。

WAKE 引腳默認為雙向輸入，但可通過 WAKE_CONFIG 寄存器 11h[7:6] 配置為上升沿和下降沿轉換，具體請參閱圖 10-14 和圖 10-15。在器件進入睡眠模式后，WAKE 端子電壓電平需要在 t_WAKE 內一直處于低電平或高電平狀態，才能確定 WAKE 輸入的狀態轉換。

通過 WAKE 引腳還可以使用另外兩種喚醒方法：脈沖喚醒和濾波喚醒。對于脈沖喚醒輸入，WAKE 引腳上的脈沖必須在指定時間內才會被視為有效。對于脈沖喚醒配置和濾波喚醒配置，寬度小于 t_{WAKE_INVALID} 的脈沖會被濾除。對于脈沖配置，脈沖必須位于 t_{WK_WIDTH_MIN} 和 t_{WK_WIDTH_MAX} 之間，具體請參閱圖 10-16。此圖提供了三個脈沖以及器件是否喚醒的示例。t_{WK_WIDTH_MIN} 由寄存器 11h[3:2] 設置的 t_{WK_WIDTH_INVALID} 值確定。有兩個區域中可能會檢測到脈沖，也可能不會。通過使用寄存器 1Bh[1] WAKE_WIDTH_MAX_DIS，可將脈沖模式配置為濾波喚醒輸入。向該位寫入 1 將禁用 t_{WK_WIDTH_MAX}，并且 WAKE 輸入將基于寄存器 11h[3:2] 的配置，該寄存器選擇 t_{WK_WIDTH_INVALID} 和 t_{WK_WIDTH_MIN} 值。小于 t_{WK_WIDTH_INVALID} 的喚醒輸入將被濾除，如果超過 t_{WK_WIDTH_MIN}，INH 將導通，并且器件將進入待機模式。這兩個區域之間的區域可能被識別，也可能不被識別，請參閱圖 10-17。寄存器 12h[7] 確定所識別脈沖或濾波器邊沿的方向。WAKE 引腳的狀態可通過寄存器 11h[5:4] 來確定。當 WAKE 引腳發生變化時，器件會將其記為上升沿或下降沿。然后在向這些位中寫入 00 之前一直鎖存。

LWU 電路在睡眠模式、待機模式和進入睡眠的轉換狀態下處于運行狀態。如果發生有效的 LWU 事件，器件將轉換為待機模式。LWU 電路在正常模式下未激活。WAKE 引腳上的恒定高電平有一個到 V_SUP 的內部上拉電阻，而 WAKE 引腳上的恒定低電平有一個到 GND 的內部下拉電阻。上電時，這可能看起來像 LWU 事件，并且可能會被標記為該事件。

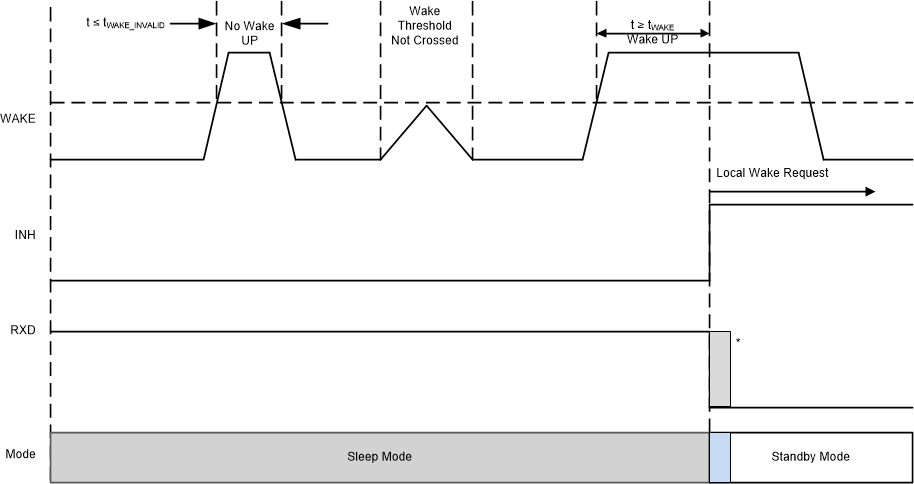

圖 10-14 本地喚醒 – 上升沿

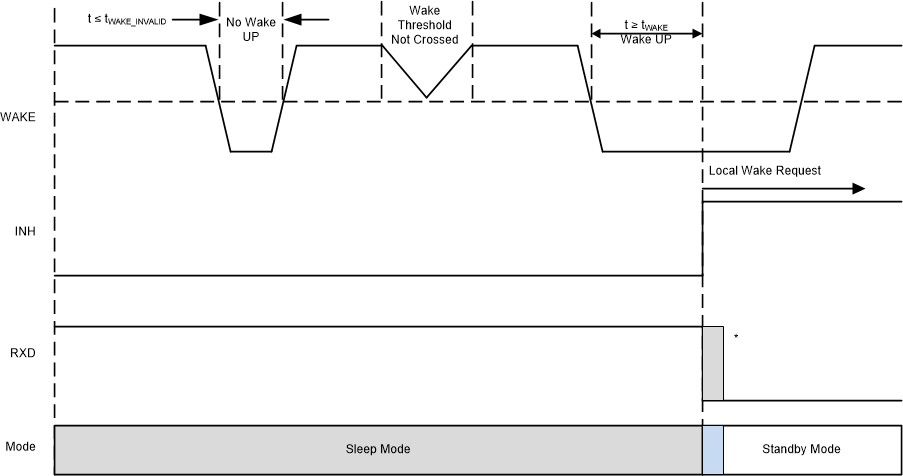

圖 10-15 本地喚醒 – 下降沿

注：

當為 WAKE 引腳選擇了上升沿或下降沿時，該邊沿之前的狀態需要一個 t_WAKE 周期。

如果選擇了上升沿并且器件以 WAKE 高電平進入睡眠模式，則在上升沿喚醒事件之前必須至少存在 t_WAKE 的低電平
如果選擇了下降沿并且器件在 WAKE 低電平時進入睡眠狀態，則在下降沿喚醒事件之前必須至少存在 t_WAKE 的高電平
雙向邊沿不需要此要求（默認）
圖 10-14 和圖 10-15 提供了上升沿或下降沿 WAKE 輸入的示例。t_WAKE 基于從有效 WUP 到 INH 導通所需的時間。當 V_IO > UV_IO 且 V_CC > UV_CC 并且進入待機模式后，RXD 將被拉低。

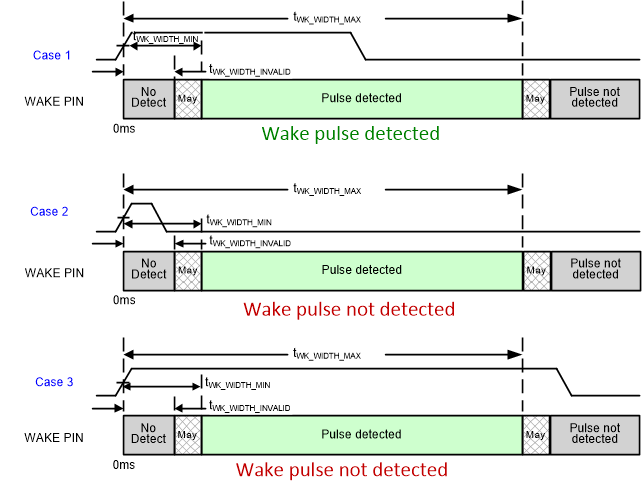

圖 10-16 WAKE 引腳脈沖行為

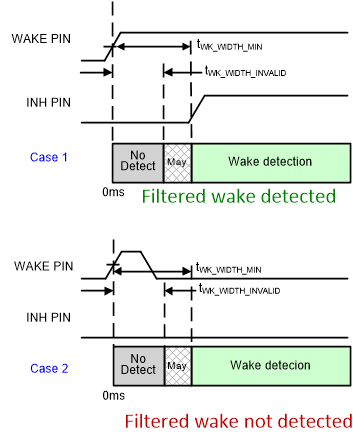

圖 10-17 WAKE 引腳濾波行為
