6.3.3.2 以電阻器模式降壓
如果外部負載要求低于 10mA，則可以用電阻器代替電感器。在電阻器模式下，功率在外部電阻器兩端耗散，并且效率低于電感器模式下的降壓。

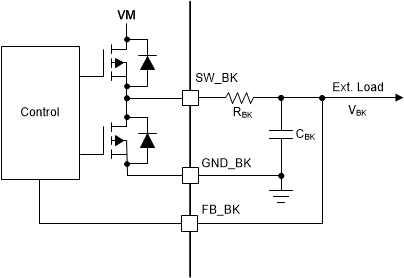

圖 6-3 展示了電阻器模式下降壓的連接。
圖 6-3 降壓（電阻器模式）
