9.3.1 大容量電容
配備合適的局部大容量電容是電機驅動系統設計中的一項重要因素。使用更多的大容量電容通常是有益的，但缺點在于這會增加成本和物理尺寸。
所需的局部電容數量取決于多種因素，包括：
- 電機系統所需的最高電流
- 電源的電容和電流能力
- 電源和電機系統之間的寄生電感量
- 可接受的電壓紋波
- 使用的電機類型（有刷直流、無刷直流、步進電機）
- 電機制動方法
電源和電機驅動系統之間的電感會限制電源提供的電流的變化速率。如果局部大容量電容太小，系統將以 VM 電壓變化的方式對電機中的電流不足或過剩電流作出響應。當使用足夠大的大容量電容時，VM 電壓保持穩定，并且可以快速提供大電流。
數據表通常會給出建議值，但需要進行系統級測試來確定適當?shù)拇笕萘侩娙萜鳌?/p>

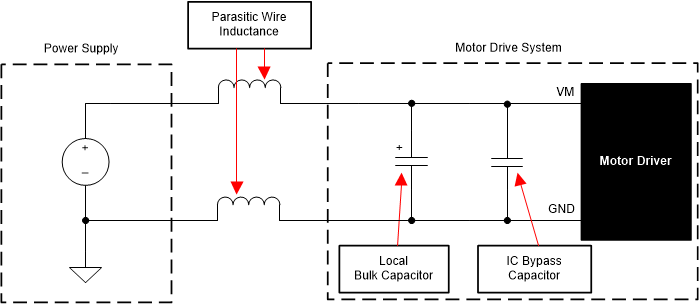

圖 9-11 帶外部電源的電機驅動系統示例設置大容量電容的額定電壓高于工作電壓，以便在電機向電源傳遞能量時提供裕度。
