4.4.2 復位
AM64x SoC 可進行以下復位：
- RESETSTATz 是 MAIN 域的熱復位狀態輸出。
- PORz_OUT 是 MAIN 域和 MCU 域的加電復位狀態。
- MCU_PORz 是 MCU 域和 MAIN 域的上電/冷復位輸入。
- MCU_RESETz 是 MCU 域的熱復位輸入。
- MCU_RESETSTATz 是 MCU 域的熱復位狀態輸出。
SoC_PORz 信號通過對 PMIC 的 PGOOD 信號和 JTAG 仿真器復位進行與操作來提供。MCU_PORz 通過對 MCU 連接器的 CONN_MCU_PORz、測試自動化連接器的 TEST_PORZn 以及 SoC_PORz 進行與操作來提供。
SoC 的 MCU 域熱復位 (MCU_RESETz) 和 MCU 域冷復位 (MCU_PORz) 分別由安全連接器的 CONN_MCU_RESETz 和 CONN_MCU_PORz 實現。
加電復位后，連接到 MAIN 域的所有外設均通過 RESETSTATz 以及 GPIO 控件實現復位，如圖 4-7 中所示。

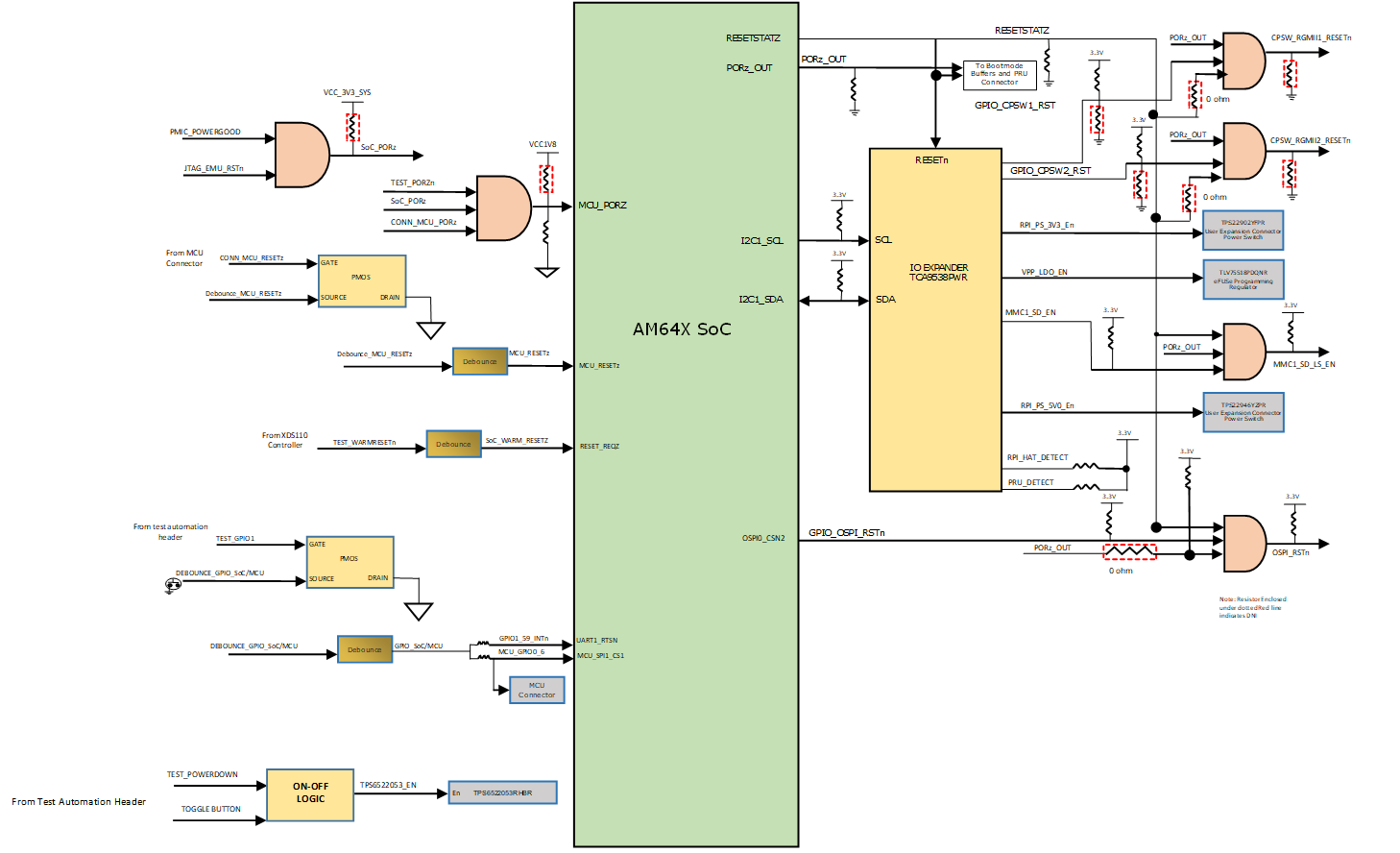

圖 4-7 AM64x SK EVM 的整體復位架構
