4.4.7 UART 接口
AM64x 提供的兩個 UART 端口 MAIN_UART0 和 MCU_UART0 連接到雙通道 USB 轉 UART 橋接器 (CP2105)，并端接至 USB Micro B 連接器 J11。CP2105 的兩個端口利用 RXD、TXD、RTS 和 CTS 信號連接到 MAIN_UART0 和 MCU_UART0。
USB 接口電路用于總線供電配置，而電壓轉換器 (SN74AVC4T245) 用于隔離 AM64x IO。CP2105 包含一個片上 5V 到 3.45V 穩壓器。這樣 CP2105 就可配置為 USB 總線供電設備。VDD 引腳上的穩壓器輸出可用于驅動 IO 電源，并作為電壓轉換器的電源軌之一。在內部，同一 VDD 用于 CP2105 核心部分的運行。CP2105 還包含一個集成時鐘，因此無需外部晶體。來自 SOC 的 MAIN_UART0 和 MCU_UART0 處于 3.3V IO 電平。該器件使用內部 POR 電路。在正常運行時，nRST 引腳需要通過 10K 電阻器上拉至 3V3 供電。由于該器件在總線供電配置下運行，來自 USB 連接器的 VBUS 需要連接至 CP2105 的“REGIN”引腳，作為內部穩壓器的輸入。

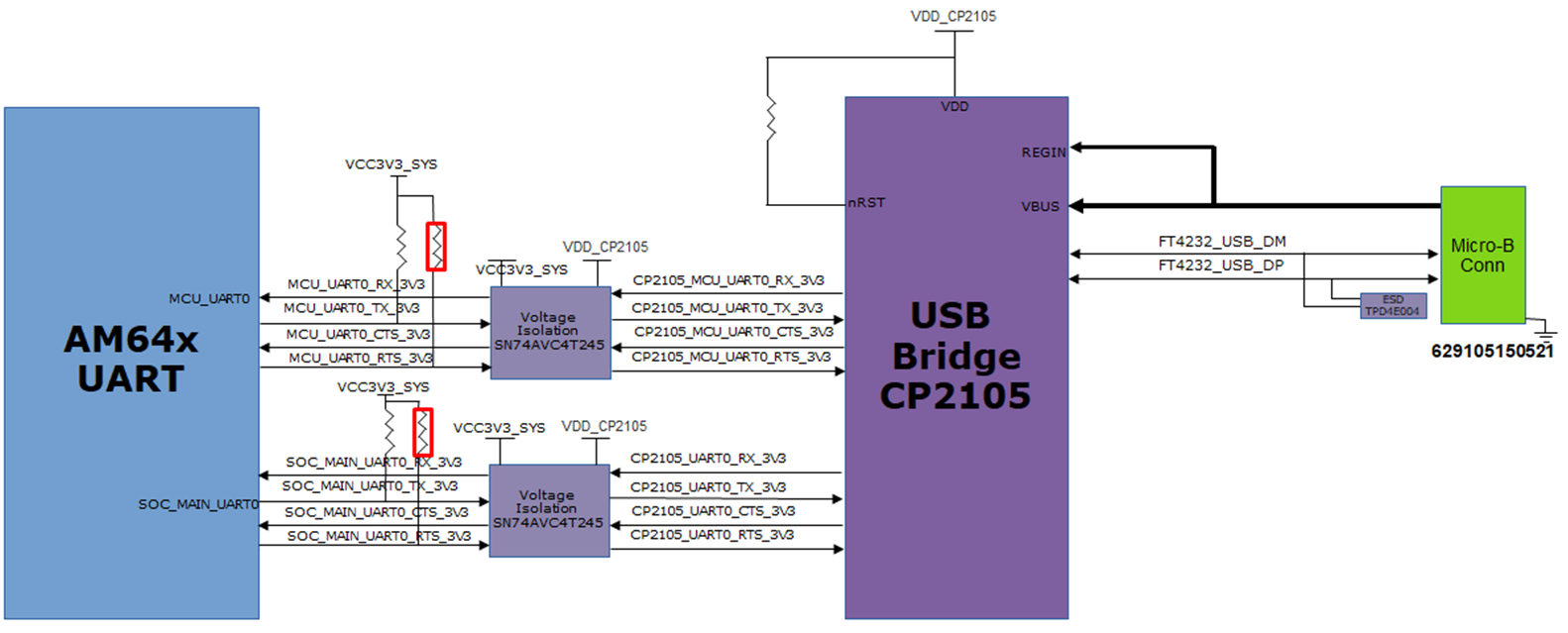

對 USB 信號提供 ESD 保護，以便將 ESD 電流脈沖引向 VCC 或 GND。TPD4E004 可為高達 ±15kV 的人體放電模型 (HBM) ESD 脈沖（在 IEC 61000-4-2 中指定）提供保護，并提供 ±8kV 接觸放電和 ±12kV 空氣間隙放電。圖 4-13 展示了與 AM64x 連接的雙 UART 轉 USB 橋接器。
圖 4-13 UART 接口
