4.4.10 USB 3.0 接口
在 AM64x SKEVM 上，通過 USB Type-A 連接器 (692121030100) 提供 USB 3.0 主機接口，支持高達 5Gbps 的數據速率。來自 Type-A 連接器的超高速差分信號通過扼流圈和 ESD 保護器件連接至 SoC 的 SERDES-0 塊。Type-A 連接器的 USB2.0 線路直接與 AM64x SOC 的 USB0 端口連接。來自 SoC 的 USB0_DRVVBUS 支持 5V 電源開關，以提供 VUSB_TYPEA 電源，供 USB Type-A 連接器使用。
所有 USB3.0 線路（TX_P、RX_P、TX_N 和 RX_N）均應包含滿足 USB 3.0 速度和電容規(guī)范的 ESD 保護器件，用以分散 ESD 沖擊。應在 USB 數據線路上提供共模扼流圈，用以保護 EMI/EMC。包含器件型號為 TPD4S012 的 ESD 保護器件，針對 USB2.0 DP/DM 信號分散 ESD 沖擊。

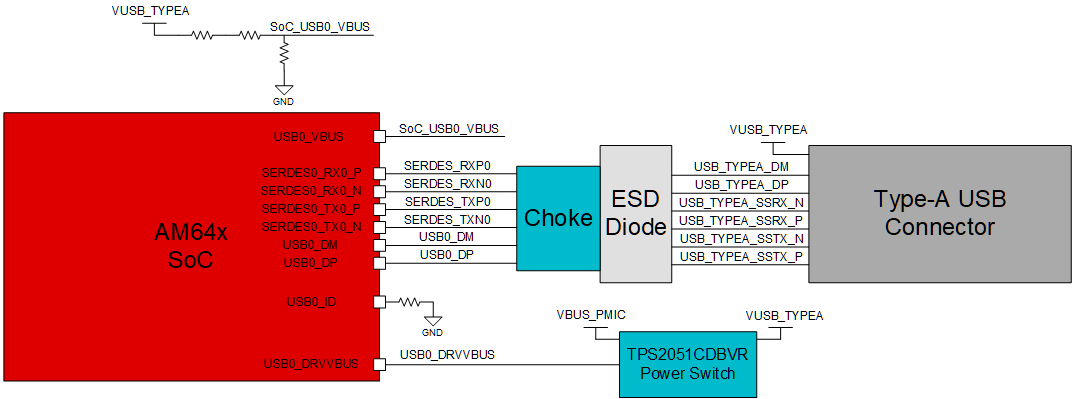

圖 4-23 USB 3.0 主機接口
