4.4.5 JTAG
在 SKEVM 上，可以選擇通過一個 20 引腳標準 JTAG cTI 接頭 (J14) 提供一個 JTAG 接口。這樣用戶就可連接外部 JTAG 仿真器。使用電壓轉換緩沖器將 cTI 接頭的 JTAG 信號與 EVM 的其余部分相隔離。XDS110 部分和 cTI 接頭部分的電壓轉換器輸出進行多路復用并連接到 SoC JTAG 接口。如果使用存在檢測電路感知到了與 cTI 20 引腳 JTAG 連接器的連接，則多路復用將設為將 20 引腳信號路由到 AM64x，以代替板載仿真電路。
cTI 20 引腳 JTAG 連接器 J14 的引腳布局在表 4-13 中提供。為 USB 信號提供 ESD 保護（器件型號 TPD4E004），以便將 ESD 電流脈沖引向 VCC 或 GND。TPD4E004 可為高達 ±15kV 的人體放電模型 (HBM) ESD 脈沖（在 IEC 61000-4-2 中指定）提供保護，并提供 ±8kV 接觸放電和 ±12kV 空氣間隙放電。cTI 20 引腳連接器的引腳布局詳情，請參閱表 4-13。
| 引腳編號 | 信號 | 引腳編號 | 信號 |
|---|---|---|---|
| 1 | JTAG_TMS | 11 | JTAG_cTI_TCK |
| 2 | JTAG_TRST# | 12 | DGND |
| 3 | JTAG_TDI | 13 | JTAG_EMU0 |
| 4 | JTAG_TDIS | 14 | JTAG_EMU1 |
| 5 | VCC_3V3_SYS | 15 | JTAG_EMU_RSTN |
| 6 | NC | 16 | DGND |
| 7 | JTAG_TDO | 17 | NC |
| 8 | SEL_XDS110_INV | 18 | NC |
| 9 | JTAG_cTI_RTCK | 19 | NC |
| 10 | DGND | 20 | DGND |

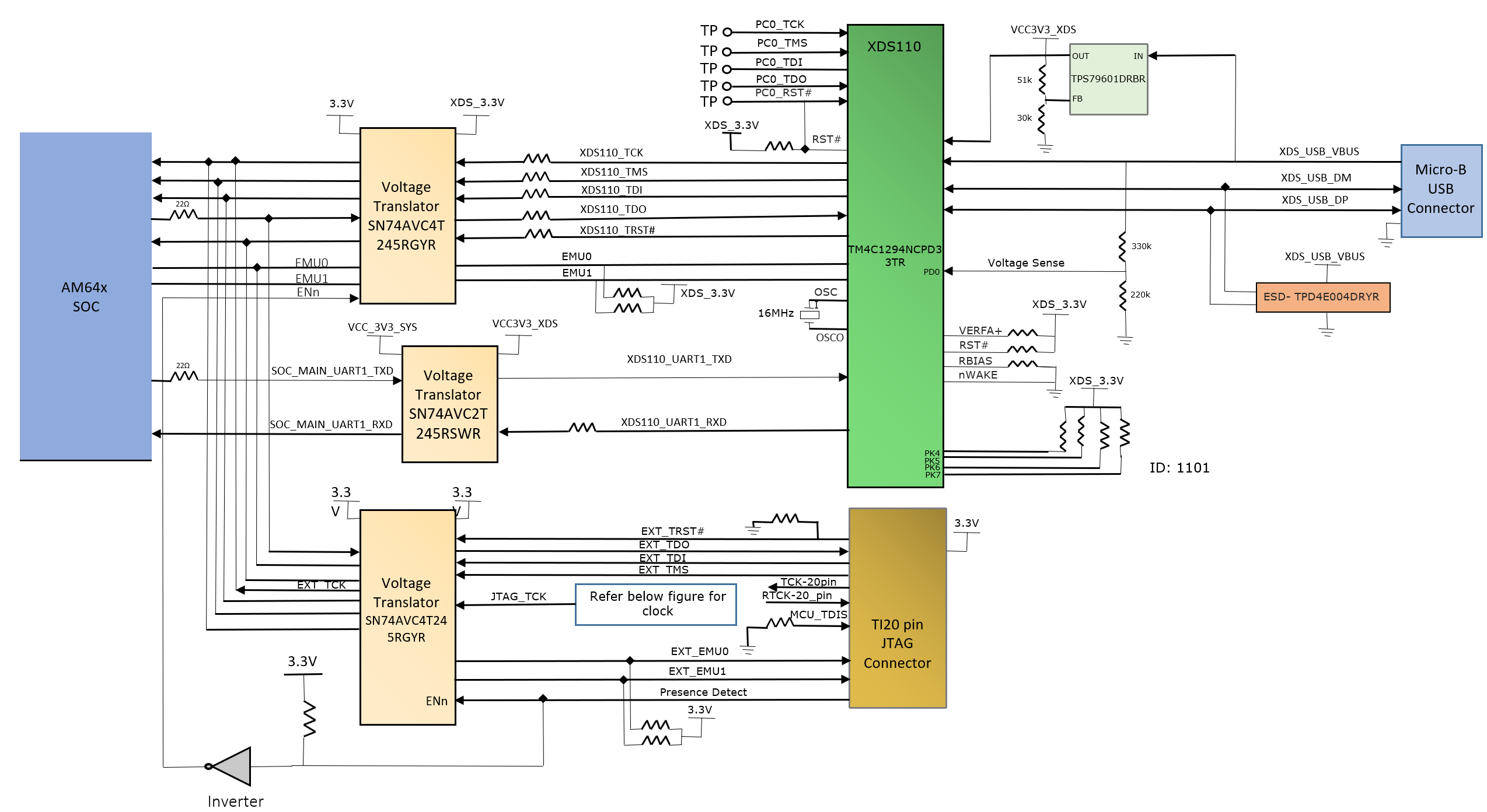

圖 4-11 JTAG 接口SKEVM 板包括 XDS110 類板載仿真和一個測試自動化接頭，以支持軟件構建的 TI 內部測試。仿真器的連接使用 USB2.0 micro-B 連接器 (J12) 以及用作供電 USB 從器件的電路。來自連接器的 VBUS 電源用于為仿真電路供電，這樣即使在斷開 EVM 電源時，與仿真器的連接也不會斷開。使用電壓轉換緩沖器將 XDS110 電路與 EVM 的其余部分相隔離。此外，XDS110 還可在同一 USB 端口為 USB 信號轉換提供 UART。SoC MAIN 域（沒有流控制）的 UART1 通過隔離器連接到 XDS110 UART 端口。
