4.4.9.1 DP83867 PHY 默認配置
DP83867 PHY 使用四級電阻器 strap 配置，可生成四種不同的電壓范圍。電阻器連接到 RX 數據和控制引腳，它們通常由 PHY 驅動，是 AM64x 的輸入。每種模式的電壓范圍如下所示。
模式 1 - 0V 至 0.3234V
模式 2 - 0.462V 到 0.6303V
模式 3 - 0.7425V 到 0.9372V
模式 4 - 2.2902V 到 2.904V
DP83867 器件包括內部下拉電阻器。選擇外部拉電阻器的值，為 AM64x 的引腳提供盡可能接近接地或 3.3V 的電壓。圖 4-19 中顯示了 Strap 配置。表 4-17 中提供了 strap 配置值
表 4-17 Strap 配置值
| 模式 | 目標電壓 | 理想 Rhi (k ?) |
理想 Rlo (k ?) |
||
|---|---|---|---|---|---|
| Vmin(V) | Vtyp(V) | Vmax(V) | |||
| 1 | 0 | 0 | 0.098 * VDDIO | 斷開 | 斷開 |
| 2 | 0.140 * VDDIO | 0.165 * VDDIO | 0.191 * VDDIO | 10 | 2.49 |
| 3 | 0.225 * VDDIO | 0.255 * VDDIO | 0.284 * VDDIO | 5.76 | 2.49 |
| 4 | 0.694 * VDDIO | 0.763 * VDDIO | 0.886 * VDDIO | 2.49 | 斷開 |
CPSW PHY-1 和 CPSW PHY-2 實現了地址 strap 配置，分別用于設置地址 -00000 (0h) 和 00001(01h)。默認情況下，由于 strap 配置引腳具有內部下拉電阻器，所有 strap 配置引腳均提供了上拉和下拉占用空間，除了 LED_0。LED_0 用于鏡像啟用，默認情況下設為模式 1，模式 4 不適用，模式 2、模式 3 選項不能滿足要求。表 4-18 和表 4-19 中提供了 CPSW RGM I 1Ethernet PHY 和 CPSW RGMII1 以太網 PHY 的默認 strap 設置。

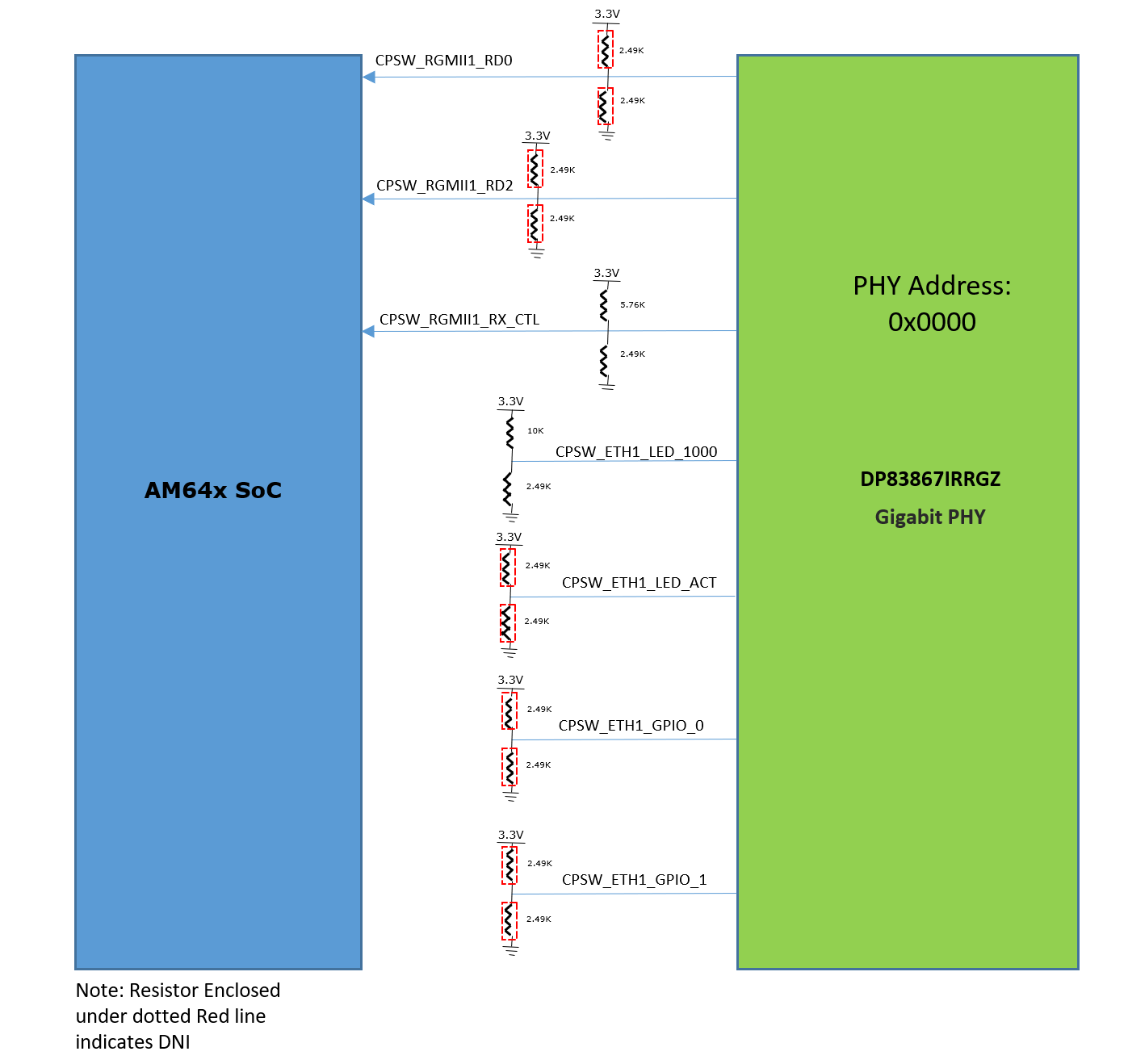

圖 4-19 CPSW 以太網 PHY-1 Strap 設置

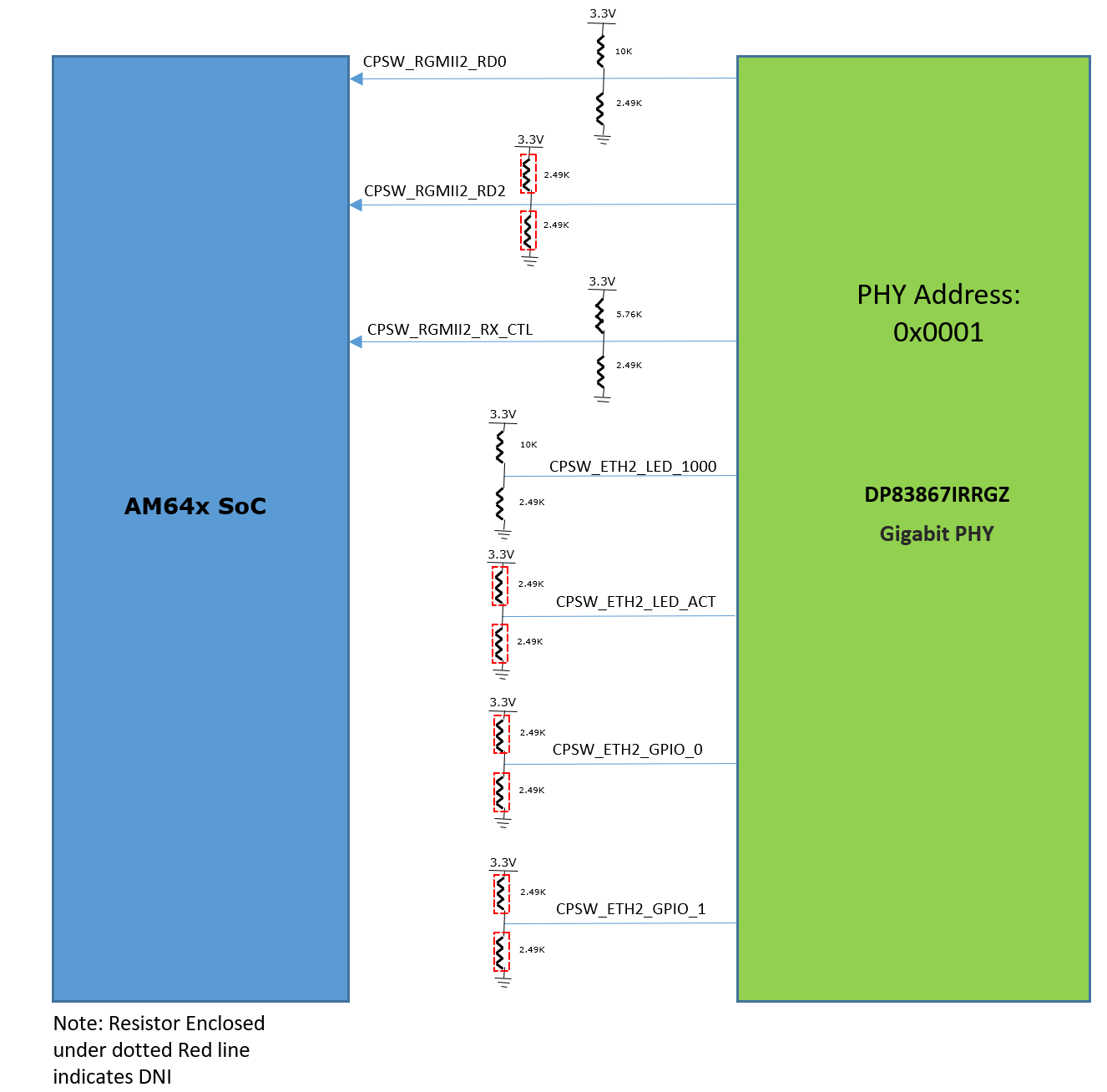

圖 4-20 CPSW 以太網 PHY-2 Strap 設置表 4-18 CPSW RGMII-1 以太網 PHY 的默認 Strap 設置
| Strap 設置 | 引腳名稱 | Strap 功能 | PRG1_PRU1、PRG1_PRU0 的模式 | PRG1 的 Strap 功能值 | 說明 |
|---|---|---|---|---|---|
| PHY 地址 | RX_D2 | PHY_AD3 | 1 | 0 | PHY 地址：0000 |
| PHY_AD2 | 1 | 0 | |||
|
RX_D0 |
PHY_AD1 | 1 | 0 | ||
| PHY_AD0 | 1 | 0 | |||
| 自動協商 | RX_DV/RX_CTRL | 自動協商 | 3 | 0 | 自動協商禁用 = 0 |
| 運行模式 | LED2 | RGMII 時鐘偏差 TX[1] | 5 | 0 | RGMII TX 時鐘偏差設為 0ns |
| RGMII 時鐘偏差 TX[0] | 5 | 0 | |||
| LED_1 | RGMII 時鐘偏差 TX[2] | 5 | 1 | ||
| ANEG_SEL | 1 | 0 | 通告能力 10/100/1000 | ||
| LED_0 | 鏡像啟用 | 1 | 0 | 鏡像啟用已禁用 | |
| GPIO_1 | RGMII 時鐘偏差 RX[2] | 1 | 0 | RGMII RX 時鐘偏差設為 2ns | |
| RGMII 時鐘偏差 TX[1] | 1 | 0 | |||
| GPIO_0 | RGMII 時鐘偏差 RX[0] | 1 | 0 |
表 4-19 CPSW RGMII-2 以太網 PHY 的默認 strap 設置
| Strap 設置 | 引腳名稱 | Strap 功能 | PRG1_PRU1、PRG1_PRU0 的模式 | PRG0 和 PRG1 的 Strap 功能值 | 說明 |
|---|---|---|---|---|---|
| PHY 地址 | RX_D2 | PHY_AD3 | 1 | 0 | PHY 地址：0001 |
| PHY_AD2 | 1 | 0 | |||
|
RX_D0 |
PHY_AD1 | 2 | 0 | ||
| PHY_AD0 | 2 | 1 | |||
| 自動協商 | RX_DV/RX_CTRL | 自動協商 | 3 | 0 | 自動協商禁用 = 0 |
| 運行模式 | LED2 | RGMII 時鐘偏差 TX[1] | 5 | 0 | RGMII TX 時鐘偏差設為 0ns |
| RGMII 時鐘偏差 TX[0] | 5 | 0 | |||
| LED_1 | RGMII 時鐘偏差 TX[2] | 5 | 1 | ||
| ANEG_SEL | 1 | 0 | 通告能力 10/100/1000 | ||
| LED_0 | 鏡像啟用 | 1 | 0 | 鏡像啟用已禁用 | |
| GPIO_1 | RGMII 時鐘偏差 RX[2] | 1 | 0 | RGMII RX 時鐘偏差設為 2ns | |
| RGMII 時鐘偏差 TX[1] | 1 | 0 | |||
| GPIO_0 | RGMII 時鐘偏差 RX[0] | 1 | 0 |
