4.4.8.2.1 Micro SD 接口
SKEVM 板提供一個 micro SD 卡接口，連接到 AM64x SOC 的 MMC1 端口。micro-SD 卡接口支持 16GB 密度的 UHS1 操作，包括 1.8V 和 3.3V 時的 IO 操作。AM64x SoC 中包含的支持 IO 電壓開關的電路與 SD 信號的 IO 電壓連接，允許處理器協商 IO 電壓。對于高速卡，SOC 的 ROM 代碼嘗試找到卡和控制器可以支持的最快速度，并可以轉換為 1.8V。來自 SOC 的內部 SDIO LDO 輸出在 CAP_VDDSHV_SDLDO 引腳上提供，連接到 SD 信號的 IO 電壓以及 SOC 的 VDDSHV_MMC1 的電源引腳，SOC 是 MMC1 接口的電源。
為數據、時鐘和命令信號提供 ESD 保護器件 (TPD6E001RSE)。TPD6E001RSE 是線路終止器件，集成了 TVS 二極管，提供系統級 IEC 61000-4-2 ESD 保護、± 8kV 接觸放電和 ± 15kV 空氣間隙放電。

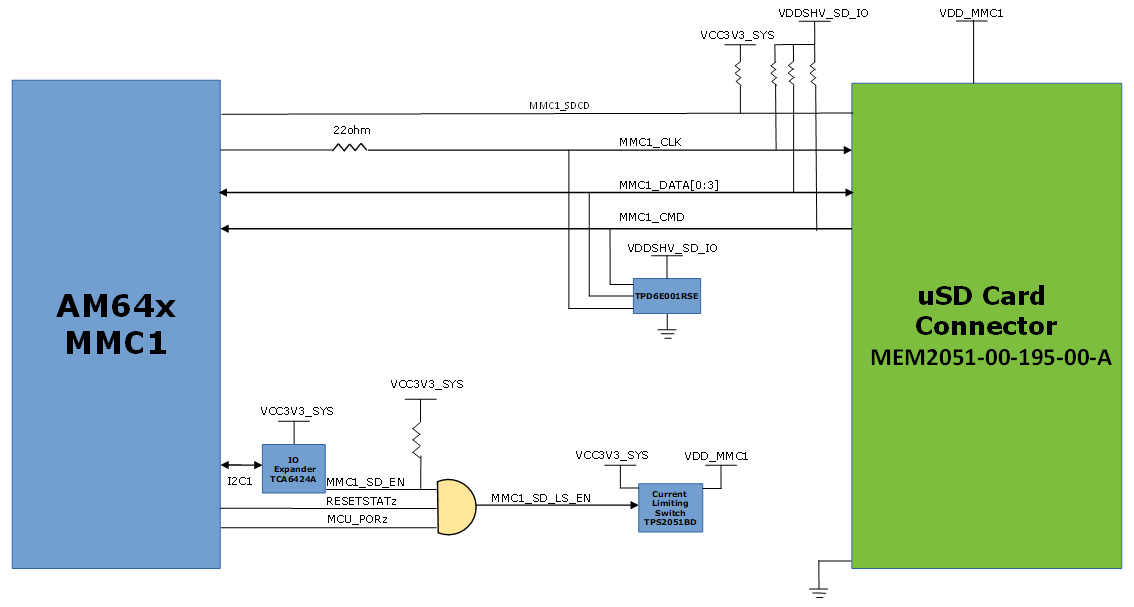

SD 卡設為在 SD 模式下運行。SD 卡連接器的 CD（卡檢測）引腳被拉低，連接到 SOC 的 CD 引腳。圖 4-15 展示了 micro-SD 卡接口的方框圖。
圖 4-15 Micro SD 接口
