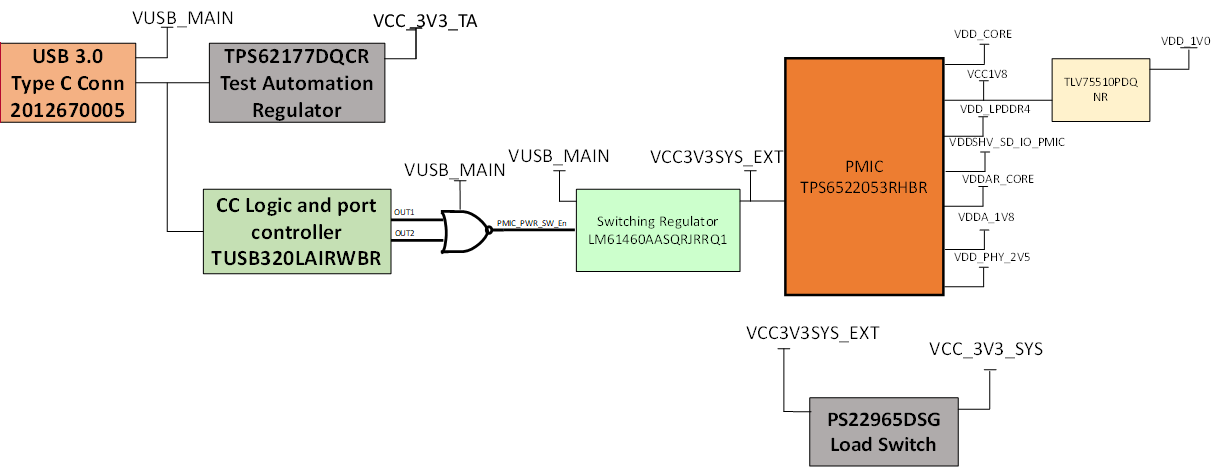

AM64x SKEVM 是通過 USB Type-C 連接器供電的。USB Type-C 電源能夠在 5V 時提供 3A 電流，而且能通過 CC1 和 CC2 信號廣播拉電流能力。在 SK EVM 上，USB Type-C 連接器上的 CC1 和 CC2 與 TUSB320LAIRWBR 端口控制器 IC 相連。此器件使用 CC 引腳來確定端口連接和分離、電纜方向、角色檢測以及對 Type-C 電流模式的端口控制。Type-C 電纜翻轉插入時，此 IC 支持引腳交換。CC 邏輯塊通過監視 CC1 和 CC2 引腳上的上拉或下拉電阻來確定 USB 端口的連接時間、電纜的方向以及檢測到的角色。CC 邏輯根據檢測到的角色來確定 Type-C 電流模式為默認、中等還是高。引腳 PORT 通過電阻下拉接地，可將其配置為 UFP（面向上游的端口）模式。在 UFP 模式下，通過實施 VBUS 檢測來確定是否連接成功。引腳 ADDR 保持開路，可配置為 GPIO 模式。OUT1 和 OUT2 引腳連接到或非門。OUT1 和 OUT2 引腳上均為低電平有效，可廣播已連接狀態的高電流 (3A)，使 VUSB_MAIN 電源開關提供 VUSB_PMIC，從而為一個 PMIC 供電。在 UFP 模式下，TUSB320 器件在兩個 CC 引腳上始終應用下拉電阻 (Rd)。TUSB320 器件監控 CC 引腳電壓電平，該電壓電平與由所連接 DFP 通告的 Type-C 模式電流相符。TUSB320 器件可去除 CC 引腳的抖動，等待 VBUS 檢測，直到成功連接。TUSB320 器件作為 UFP，可檢測由 DFP 通告的電流電平，并通過 OUT1 和 OUT2 GPIO 與系統進行通信。SKEVM 電源要求是在 3A 時提供 5V。如果電源不能在 3A 時提供 5V，或非門的輸出會變?yōu)榈碗娖?，從而禁?VUSB_Main 電源開關。因此所有電源均保持關斷狀態，VCC3V3_TA 除外。只有電源能夠在 3 A 時提供 5 V 電壓，此電路板才能完全通電。
