5.2 寄生元件的影響
除了 DESAT 外部電路的參數值（電容、電阻、正向壓降等）外，還必須注意外部電路引入的寄生效應及其影響。這里討論了可能影響 DESAT 檢測時間的兩個寄生元件：高壓二極管的結電容和 DESAT 節點上的寄生電容。
高壓二極管的結電容會影響 DESAT 檢測時間，因?yàn)樗鼤?huì)從漏極/集電極耦合 dV/dt，從而導致電流流動。當漏極/集電極上存在負 dV/dt 時，會從 DESAT 引腳拉出電流；當漏極/集電極上存在正 dV/dt 時，則電流會注入 DESAT 引腳。這種電流電話可能增加或減少 DESAT 檢測時間。圖 5-3 展示了較大的高壓二極管結電容如何導致 DESAT 引腳電壓驟降更明顯，從而延長消隱電容器的充電時間。

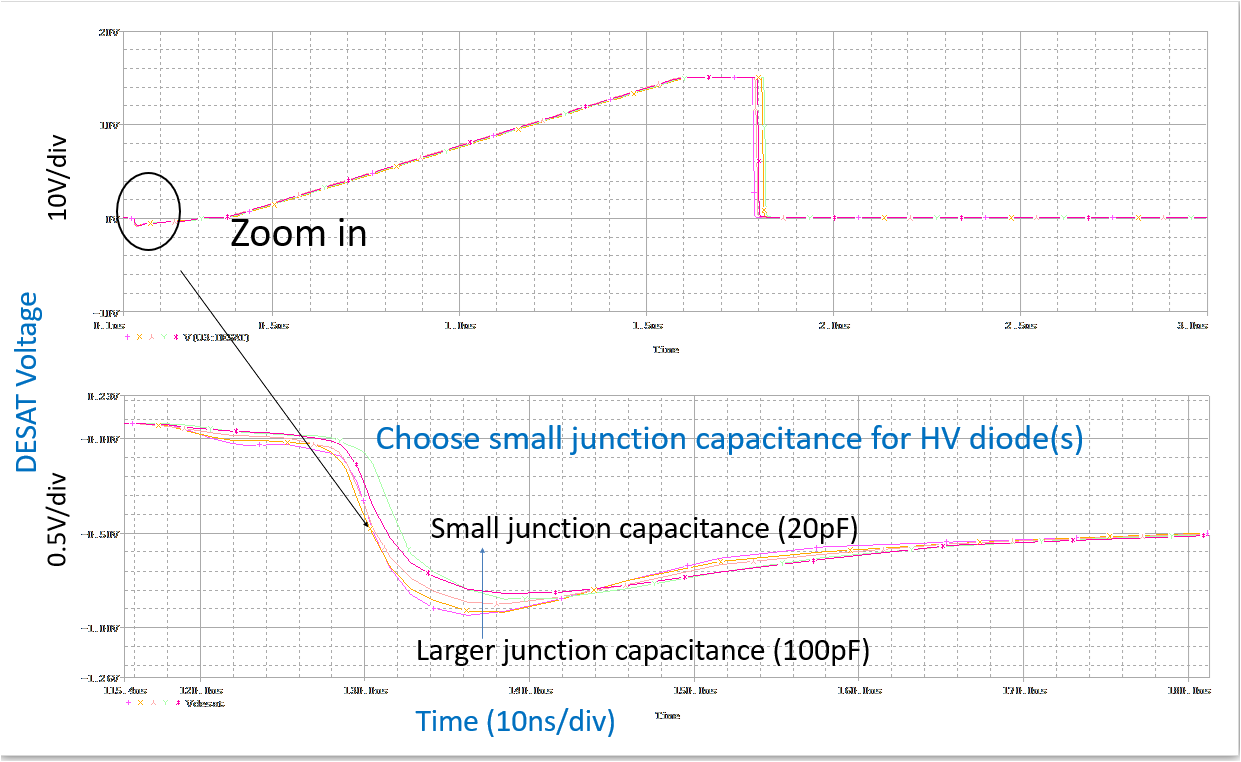

圖 5-3 結電容仿真結果DESAT 節點上的額外寄生電容也會影響 DESAT 檢測時間。這些寄生電容可能來自 DESAT 上的鉗位二極管（肖特基二極管和/或齊納二極管）或 PCB 布線電容。鉗位二極管的結電容通常約為 5pF，而 PCB 布線寄生電容因系統而異，通常在 5pF 至 20pF 范圍內。計算 DESAT 消隱電容器充電時間時，請考慮額外的電容值。
