在實現安全關斷時,電源環路的寄生電感對 VCE/VDS 過沖曲線和關斷時間有很大影響。當電源開關的 di/dt 相同時,較大的電源環路寄生電感會增加 VCE/VDS 過沖,因此這種情況下更適合使用 STO/2LTO。此外,如果電源環路中的寄生電感減小,則可以縮短關斷時間。這包括電源模塊的雜散電感。

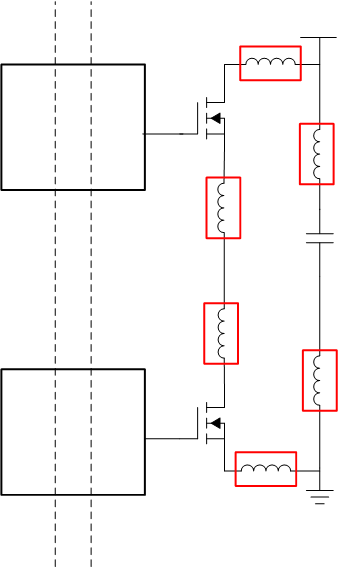

圖 6-3 電源環路電感
