6.1 安全關斷機制
使用基于電壓或基于電流的檢測方法檢測到短路或過流事件后，需要安全高效地關斷電源開關，以防止電源開關損壞和系統故障。
如果開關以較高的灌電流（幾安培或幾十安培）快速關斷，則開關中將出現非常大的負 di/dt。這個 di/dt 與電源環路中的寄生電感耦合，會導致開關上的電壓升高。該 VCE/VDS 過沖可能達到數百伏，可能會引發電源開關過壓并導致電源開關故障。
因此，在檢測到短路或過流后，最好使用軟關斷 (STO) 或兩級關斷 (2LTO) 來關斷電源開關。在軟關斷期間（如圖 6-1 所示），使用較小且恒定的灌電流來關斷器件。關斷時間會增加，關斷速度會降低，而柵極會緩慢放電。在兩級關斷期間（如圖 6-2 所示），柵極被首先下拉至中壓電平并保持固定的時長。固定時間結束后，驅動器繼續以較小的恒定灌電流拉低柵極電壓。這兩種方法都能降低關斷速度，減小 di/dt 并降低 VCE/VDS 過沖，以保護器件。

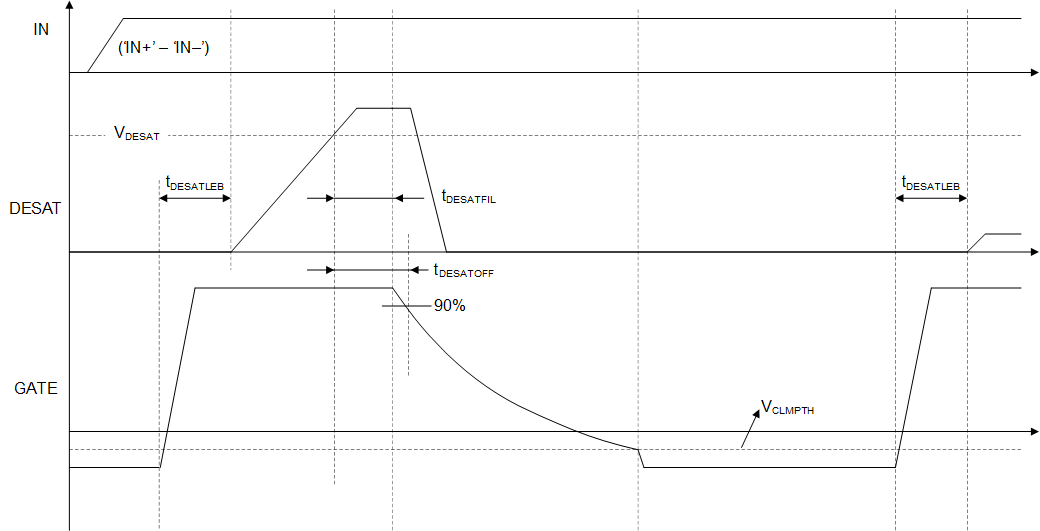

圖 6-1 軟關斷
圖 6-2 兩級關斷
