5.1 DESAT 電路元件選型
為了實現正確的短路和過流檢測，為 DESAT 電路選擇合適的元件至關重要。DESAT 電路通常包括一個消隱電容器 (CBLK)、一個限流電阻器 (RLIM) 和一個高壓二極管 (DHV(1,2..))。根據系統條件，通常還會使用保護二極管（DD1、DD2）和 DESAT 路徑中的齊納二極管 (DZ)。

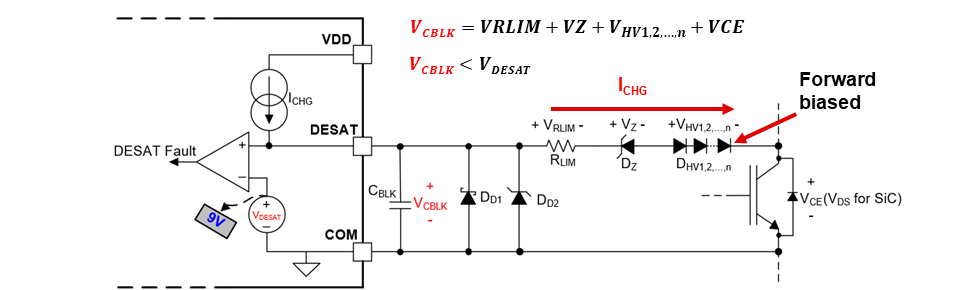

在電源開關正常運行期間，VDS 或 VCE 低于所需的 VDS/VCE 閾值。在這種情況下，高壓二極管正向偏置，DESAT 引腳內部充電電流 (ICHG) 通過高壓二極管流入電源開關的集電極或漏極。因此，DESAT 引腳上的電壓低于 DESAT 檢測閾值，并且 DESAT 不會觸發。

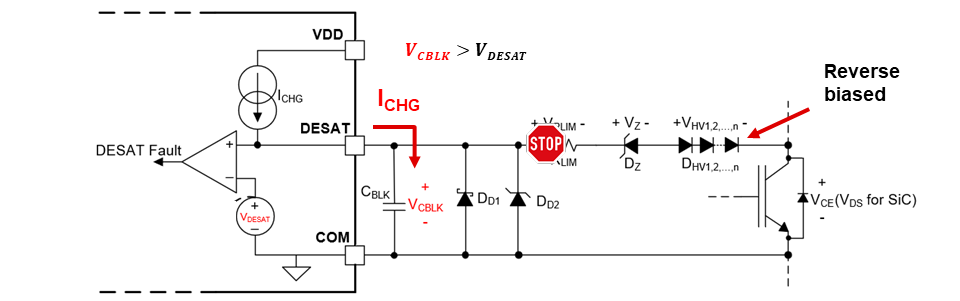

圖 5-1 DESAT 正常工作在短路或過流事件期間，VDS 或 VCE 高于所需的 VDS/VCE 閾值。在這種情況下，高壓二極管會反向偏置，DESAT 引腳內部充電電流無法流過二極管。因此，ICHG 開始為消隱電容器充電，導致 DESAT 引腳上的電壓快速上升至 DESAT 檢測閾值以上。在抗尖峰脈沖周期之后，這種情況下會觸發 DESAT。
圖 5-2 DESAT 短路運行要正確選擇外部電路值，首先需要確定系統判定為短路或過流的 VDS/VCE 閾值。然后，根據方程式 1 計外部電路值：
正常運行期間：
在短路或過流運行期間：
除了電壓檢測閾值外，還需要注意消隱電容充電時間 tBLK)，因?yàn)樗鼤绊?DESAT 檢測和關斷的總時間。tBLK 可以使用方程式 3 來估算：
其中，Cblk 是消隱電容的容值，Vdesat 是 DESAT 檢測閾值，而 CHG 是 DESAT 充電電流。
將所有元素考慮在內后，可以使用方程式 4 來計算 DESAT 檢測總時間：
其中，tDESATLEB 是前沿消隱時間，tBLK 是消隱電容充電時間，而 tDESATFIL 是 DESAT 濾波時間。
