2 SiC 和 IGBT 特性

盡管 IGBT 和 SiC FET 都用于高壓、大功率系統，但它們?cè)陔妷?電流特性本質上有所不同，從而導致它們?cè)谶^(guò)壓和短路保護時序以及關斷能量上存在差異。

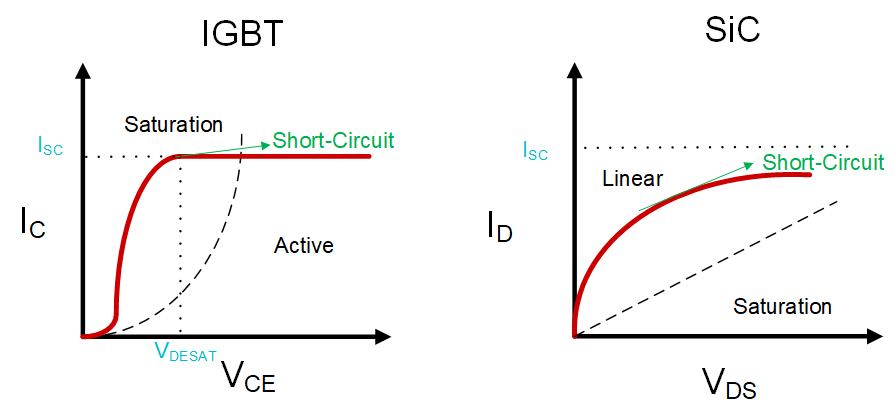

圖 2-1 展示了 Si IGBT 和 SiC FET 的工作區域。對于 IGBT，在較低的集電極-發射極電壓 (V_CE) 下，器件處于其線性區域，集電極電流 (I_C) 隨著 V_CE 的增加而增加。IGBT 具有飽和 V_CE 電壓，在超過 V_CE 飽和點后，它會在活動區域中運行，這意味著隨著 V_CE 增加，電流保持相對平穩。該飽和 V_CE 電壓通常用于確定短路保護何時開始啟用，而對應的 I_C 為短路閾值電流(I_SC)。由于 IGBT 短路期間只有 V_CE 增加而 Ic 保持穩定，功率耗散增加相對緩慢，因此 IGBT 通?？梢猿惺芨L(zhǎng)時間的短路事件（約 10μs）。

另一方面，SiC 通常在線性區域工作。當發生短路事件時，漏源電壓 (V_DS) 和漏極電流 (I_D) 會同時增加，導致功率耗散更快地上升。由于這種工作模式，時序控制顯得更加關鍵。SiC 通常只能承受短暫的短路事件（通常為 2μs 至 3μs），隨后電源開關開始擊穿。

因此，選擇正確的短路保護機制以及合適的保護電壓 (V_CE/V_DS) 和負載電流 (I_C/I_D) 閾值至關重要，這樣才能在發生短路事件時安全高效地關斷器件。
