9.2 引導電容器
在突發關閉周期期間，來自 HB 引腳的高側柵極驅動器消耗的功率必須從 CBOOT 獲得，并將導致其電壓衰減。在下一次突發周期開始時，CBOOT 上必須剩余足夠的電壓為高側柵極驅動器提供功率，直到 LO 的導電周期允許從 CRVCC 補充它。因此，在此突發關閉周期期間，高側驅動器消耗的功率對必須連接到 CBOOT 和 RVCC 的電容器的大小和成本具有直接影響。
假設系統的最長突發關閉周期是 10ms。
Equation 80.
假設自舉二極管的正向壓降是 1V：
Equation 81.
假設引導電壓始終高于 8V，以避免出現 UVLO 故障。隨后，引導電容器上的最大允許壓降為：
Equation 82.
隨后可以調整引導電容器的大?。?/p>
Equation 83.

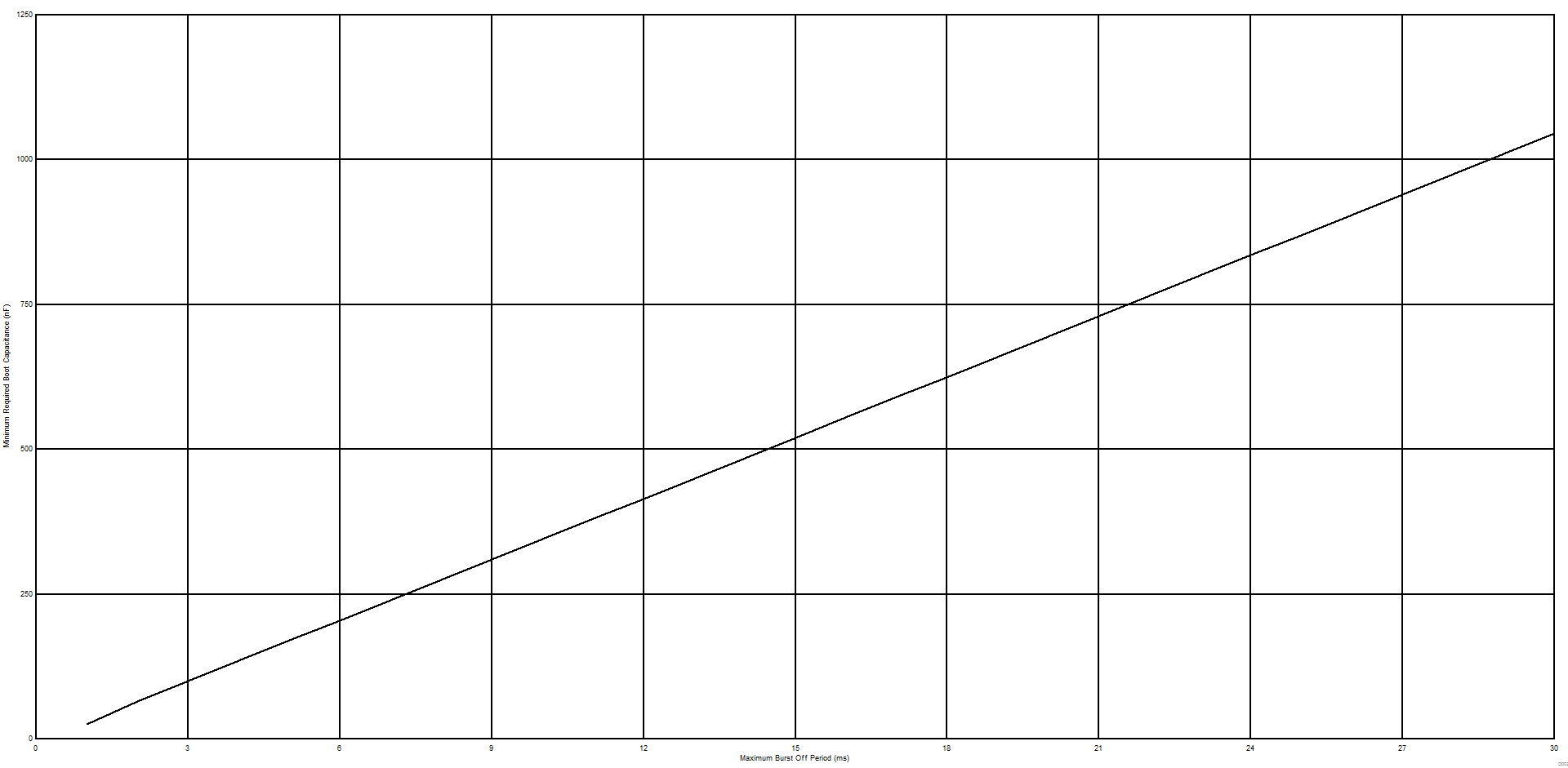

Figure 62. 最小必需引導電容與最大突發關閉周期之間的關系
