7.3.12 輸出電壓感應
輸出電壓通過偏置繞組 (BW) 電壓感應引腳進行感測。感測到的輸出電壓與固定閾值進行比較，以生成輸出 OVP 故障。偏置繞組電壓感應塊的方框圖如下所示。

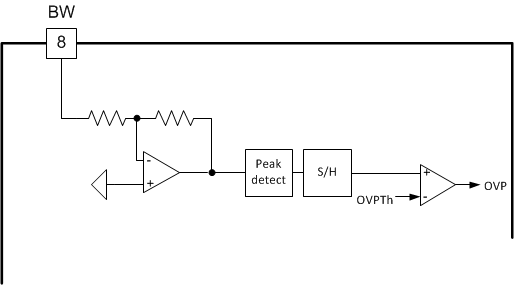

Figure 38. 偏置繞組感應方框圖
偏置繞組感應塊由一個用于觸發 BW 信號的反相運算放大器構成。然后對觸發的 BW 信號進行峰值檢測，并在低側關閉沿進行采樣。采集的電壓樣本表示此周期期間的輸出電壓。然后將 S/H 輸出與 OVP 比較器進行比較。下方顯示 BW 感應塊的時序圖。

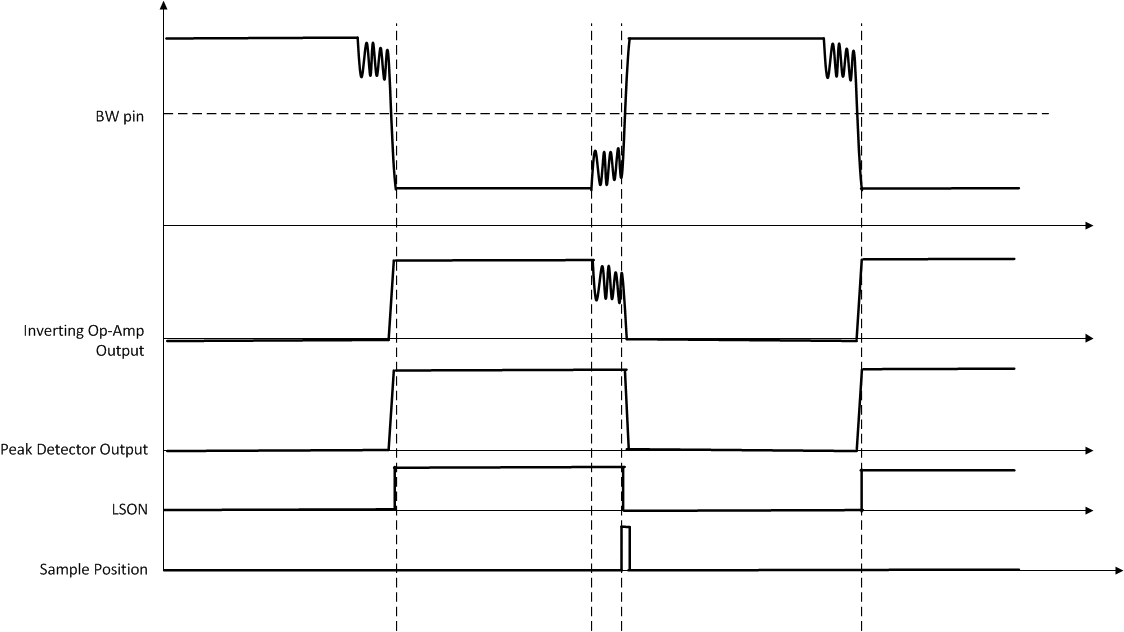

Figure 39. BW 感應塊時序圖
