7.4.1 突發模式控制
LLC 轉換器功率級的效率隨著輸出功率的下降而急劇下降。為了保持合理的輕負載效率，必須在突發模式中運行 LLC 轉換器。在該模式中，LLC 轉換器在短突發周期內以相對較高的功率運行，然后在空白周期內關閉所有開關。在突發周期中，過量的電荷轉移并儲存在輸出電容器中。在空白周期中，儲存的電荷用來供應負載電流。提供有效的輕負載方案是位于隔離層初級側的 LLC 控制器所面臨的一個獨特的問題。這是因?yàn)榉答佇枨笮盘?hào) (VCOMP) 主要是輸入/輸出電壓比的函數，與負載電流之間的關系不大。在關閉和打開 LLC 轉換器的 VCOMP 電壓窗口中設置幾個閾值的常規方法無法發揮有效作用。傳統方法的另外一個問題是在突發打開時，開關脈沖由 VCOMP 確定，該電壓通常出現在初始突發打開時，并隨著輸出電壓的升高而衰減。產生的電感器電流初期較大，隨后衰減。這不是一個最優方案，因?yàn)槌跏茧娏鬏^大可能造成機械振動。隨后的高開關頻率可能造成過多的開關損耗。
先進的突發模式需要以下 特性 ：
- 每次突發所輸送的功率對于特定負載應相對恒定。
- 突發功率的設置高到足以提供合理的 LLC 轉換器效率，同時也低到能夠避免出現噪聲和過高的輸出電壓紋波。
- 在突發打開時，平均電容器電壓應盡快穩定到 VIN/2，以獲得最佳效率。
- 開關頻率或每次突發脈沖的突發功率電平應進行優化，以實現高效運行。
- 每次突發的突發模式應相對恒定。
- 不應出現明顯噪聲。
- 突發模式性能應在輸入電壓范圍內保持穩定。
HHC 方法使得突發模式的控制十分簡單。該方框圖為 UCC256304 中的突發模式控制方法提供了準確的功能性 說明 。

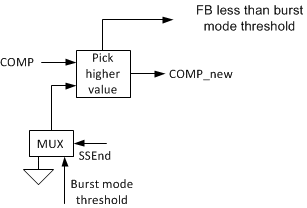

Figure 43. 突發模式控制方框圖
控制力度按照以下兩個信號中的高電平信號進行選擇：1) 電壓環路補償器輸出 (VCOMP) 或 2) 突發模式閾值電平 (BMT)。當 VCOMP 低于 BMT 時，在固定次數的開關周期內繼續打開開關，然后關閉開關。當 COMP 高于 BMT 時，始終打開開關。如果尚未完成軟啟動，則發送 COMP（由軟啟動斜坡控制）。BMT 是可編程的，并隨著輸入電壓自適應地改變。當諧振電容器電壓等于 VIN/2 時，關閉每個突發打開周期的最后一次脈沖。在 HHC 方法中，這大概相當于 VCR 節點電壓等于共模電壓 VCM。此運行使得每個突發關閉周期的諧振電容器電壓保持大約 VIN/2，因而使突發打開周期期間的突發模式盡快穩定下來。
