7.4.3 X 電容器放電

二極管橋式整流器交流側的 EMC 濾波器中使用的 X 電容器必須要能夠允許其在特定的時間內放電到合理的電壓，這是為了確保主電源線的引腳上不會無限期地存在電壓。

通常情況下，顯式放電電阻器與電容器并聯提供放電路徑，但只要電源與交流電連接，這些電容器隨后就會導致固定的持續功率損失，并且為了達到極低的待機功率而變得更加明顯。

每增加 100nF 電容，就必須并聯增加最高 10MΩ 的泄漏電阻器。對于典型電容為 330 nF 的典型 60W 至 100W 電源，這需要 3MΩ 放電電阻。在 230V 標稱高壓線路上，這些電阻器消耗的持續功率損失為 17.63mW。因此，必須找到替代方法來使用開關放電路徑給 X 電容器放電，避免靜態持續損失。

關于 X 電容器放電有幾個標準。IEC60950 和 IEC60065 要求放電時間常量小于 1s；IEC62368 要求在斷開交流電 2s 后，X 電容器上的剩余電壓小于 60V（電容為 300nF 或更高）。UCC256304 使用有源放電方案來支持最高達 5μF 的 X 電容器快速放電。

為了滿足標準要求，應檢測交流電斷開事件。UCC256304 通過監控經由 HV 引腳的交流過零來檢測交流電斷開。存在交流電時，一個線路周期中將有兩次交流過零。當交流電斷開時，在較長的時間內沒有過零。Figure 44 顯示了整流交流波形。在該圖中，在最后一個半交流周期峰值時斷開交流電。實際上，在一個開關周期的任何位置都可以斷開。

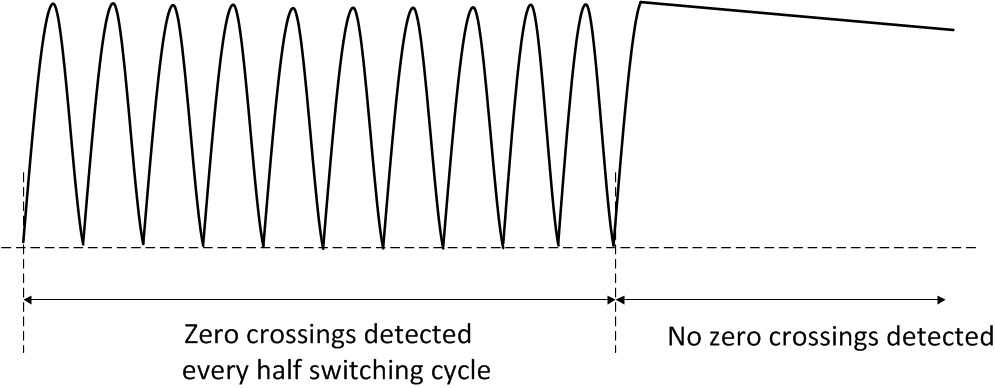

Figure 44. 交流電斷開波形

為了可靠地檢測過零并減少功耗，每隔 700ms 生成一個階梯測試電流。如果在最高測試電流設置中連續出現 4 次過零缺失，則確認交流斷開并啟用 IXCapDischarge 電流源。下方的波形顯示階梯電流波形：

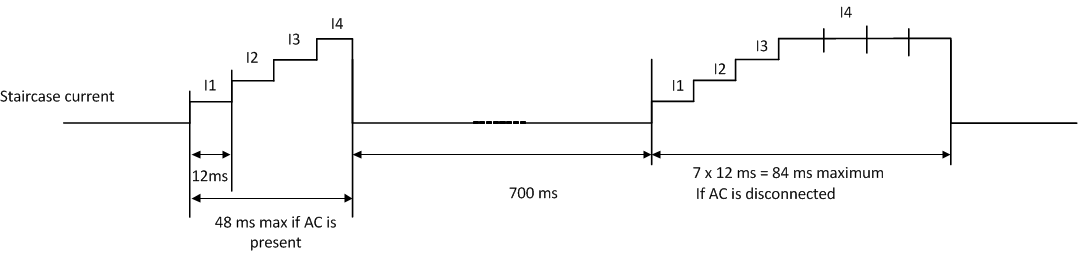

Figure 45. X 電容器放電的階梯測試電流

測試電流是實現可靠的交流過零檢測所必需的。簡單來說，這是因?yàn)榻涣鳂蚴秸髌鞫O管中的泄漏電流將影響極輕負載時的過零檢測。HV 引腳上增加的測試電流將克服泄漏電流，確保檢測到 HV 引腳上的交流過零。如果在任何測試電流階段檢測到一次過零，則意味著交流沒有斷開。測試電流將立即斷開，且系統進入 700ms 無測試電流階段。

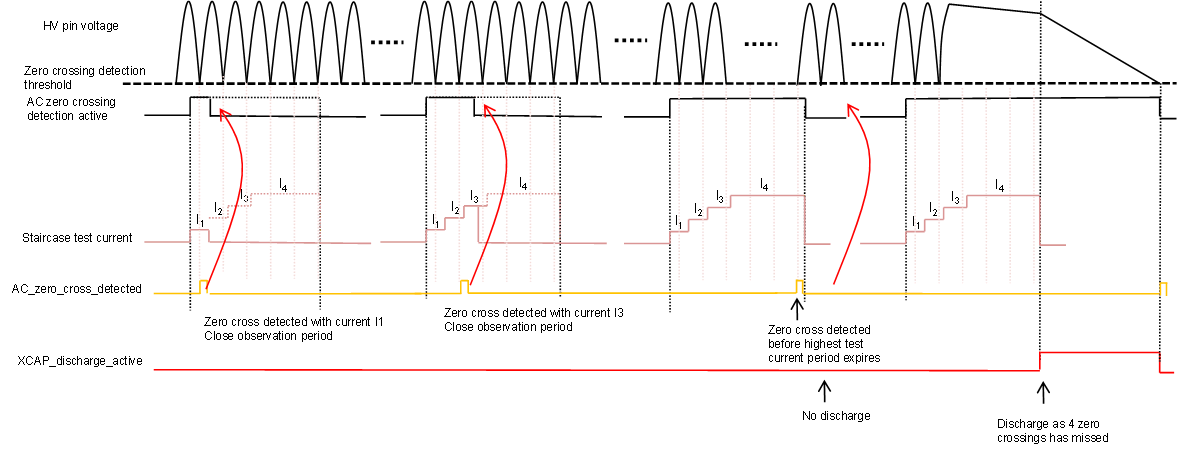

Figure 46. 不同的階梯電流波形

Figure 46 顯示了不同的階梯電流波形。最后一個波形顯示檢測到交流斷開，且啟用 x 電容器放電電流。x 電容器放電電流的啟用狀態持續 350ms。交流過零功能在所有運行模式下可用，并且在任何時候都可用。Figure 47 顯示了交流過零檢測和 X 電容器放電的流程圖。

打開 JFET 可以產生放電電流 IXCapDischarge，并且啟用從 JFET 源接地的電流源。采用接地放電而不采用 VCC 放電的原因是防止 VCC 達到 VCCStartSwitching。剛好在 OVP 事件前斷開交流時，VCC 上的電壓接近于達到 VCCStartSwitching。

在 LATCH 狀態中，JFET 已經開啟，且當作 VCC 調節環路的傳遞元件使用。JFET 源端子與 VCC 引腳之間的開關關閉。如果在不從 VCC 引腳上斷開 JFET 的情況下啟用 X 電容器放電電流源，放電電流必須先給 VCC 電壓放電，這需要長時間保持大量電流。為了避免出現這種問題，在 LATCH 狀態中，先從 VCC 上斷開 JFET。放電階段結束后，重新打開 JFET 和 VCC 之間的開關。下方顯示電路圖和 LATCH 狀態中的 x 電容器放電過程。

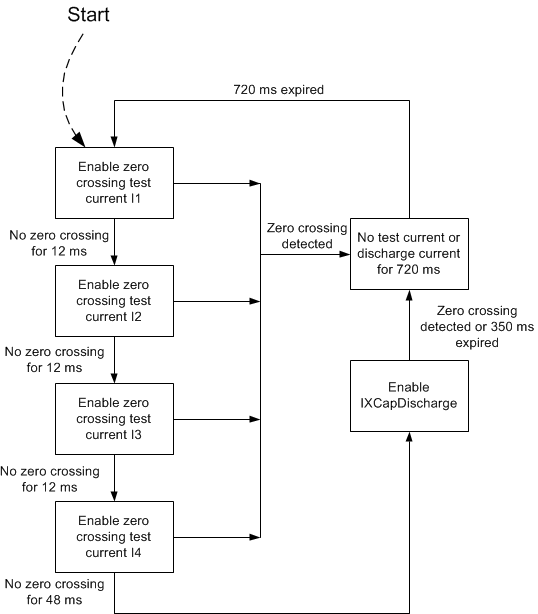

Figure 47. 交流 ZCD 和 X 電容器放電流程圖
