8.2.2.20 VCR 引腳電容分壓器
VCR 引腳上的電容分壓器設置兩個參數：(1) 諧振電容器電壓的分壓比；(2) 要增加的頻率補償量。電容分壓器需要滿足的第一個條件是在過載條件下，VCR 引腳上的峰間電壓為 6V。
根據之前的推導，VCOMP 電壓、ΔVCR、開關周期、輸入平均電流和 VCR 電容分壓器之間的關系如 Equation 70 所示
Equation 70.

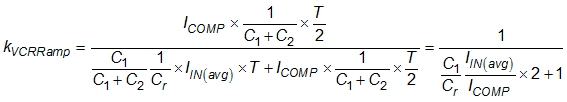

在該方程式中，C1 是電容分壓器上的上電容器；C2 是電容分壓器上的下電容器。VCOMP 由兩個部分構成：分壓后的諧振電容器電壓和 VCR 引腳內部電流源產生的電壓。將內部電流源的分配定義為 KVCRRamp。
Equation 71.
選擇 C1 和 C2，使得 KVCRRamp 處于 0.1 至 0.6 范圍內，且在過載條件下，VCOMP 小于 6V。在本例中，選擇 C1 = 150pF 且 C2 = 15nF。
