5 引腳配置和功能

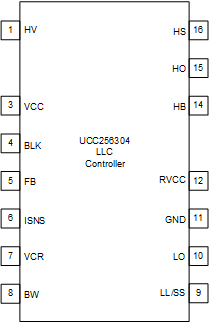

DDB 封裝
16 引腳 SOIC
俯視圖
引腳功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| BLK | 4 | I | 此引腳用于感測 PFC 輸出電壓電平。在此引腳上施加信號前，應使用一個電阻分壓器來衰減信號。此引腳上的電壓電平將決定 LLC 轉換器何時打開/關閉開關。感測到的 BLK 電壓還用來調整突發模式閾值，以提高整個輸入電壓范圍內的效率。 |
| BW | 8 | I | 此引腳用于感測經過偏置繞組的輸出電壓。感測到的電壓用于提供輸出過壓保護。 |
| FB | 5 | I | LLC 級控制反饋輸入。來自該引腳的電流大小將決定 LLC 輸入功率電平。 |
| GND | 11 | G | 所有信號的接地參考。 |
| HB | 14 | I | 高側柵極驅動浮動電源電壓。在此引腳與引腳 HS 之間連接自舉電容器。在 RVCC 與此引腳之間應連接一個高壓高速二極管，以便在下橋 MOSFET 導通期間，為上橋 MOSFET 驅動器供應電源。 |
| HO | 15 | O | 高側浮動?xùn)艠O驅動輸出。 |
| HS | 16 | I | 高側柵極驅動懸空接地。高側柵極驅動電流回流。 |
| HV | 1 | I | 連接到內部 HV 啟動 JFET。此引腳為 PFC 和 LLC 級提供啟動電源。此引腳還監控交流線路電壓，實現 x 電容器放電功能。 |
| ISNS | 6 | I | 諧振電流感應。諧振電容器電壓與一階濾波器進行差分，測量諧振電流 |
| LL/SS | 9 | I | 從此引腳接地的電容值將決定軟啟動周期的持續時間。此引腳還用于編程突發模式閾值；此引腳上的電阻分壓器使用 BLK 引腳電壓對突發模式閾值和閾值調節因數進行編程。 |
| LO | 10 | O | 低側柵極驅動輸出。 |
| 缺少 | 2 | 不適用 | 功能性爬電和余隙 |
| 缺少 | 13 | 不適用 | 功能性爬電和余隙 |
| RVCC | 12 | P | 穩壓 12V 電源。此引腳用于對柵極驅動器和 PFC 控制器供應電源。 |
| VCC | 3 | P | 電源輸入。 |
| VCR | 7 | I | 諧振電容器電壓感應 |
