7.3.13 高壓柵極驅動器
低側柵極驅動器輸出為 LO。柵極驅動器由 12V RVCC 電壓軌供應電源。
高側驅動器模塊由三個物理器件引腳構成。HB 和 HS 分別構成高側驅動器的正電源軌和負電源軌， HO 連接到上半橋 MOSFET 的柵極。
當下半橋 MOSFET 導通時，HS 經由下半橋 MOSFET 短路接地。此時通過高壓二極管 DBOOT 從 RVCC 獲取提供給高側驅動器的電源，且電容器 CBOOT 充電到 RVCC 減去二極管的正向壓降。
當上半橋 MOSFET 導通時，HS 連接到 LLC 輸入電壓軌。此時，HV 二極管反向偏置，且高側驅動器由儲存在 CBOOT 的電荷提供電源。
檢測 HS 引腳上發生轉換，以調整自適應死區時間。HS 引腳上完成轉換后，才能打開下一個柵極。
高側和低側柵極驅動器都具有欠壓鎖定 (UVLO) 保護。低側柵極驅動器 UVLO 在 RVCC 上實現；高側柵極驅動器 UVLO 在 (HB - HS) 電壓上實現。
在輕負載狀態下運行時，UCC256304 進入突發模式。在突發關閉周期期間，柵極驅動器進入低功率模式，以減少功耗。

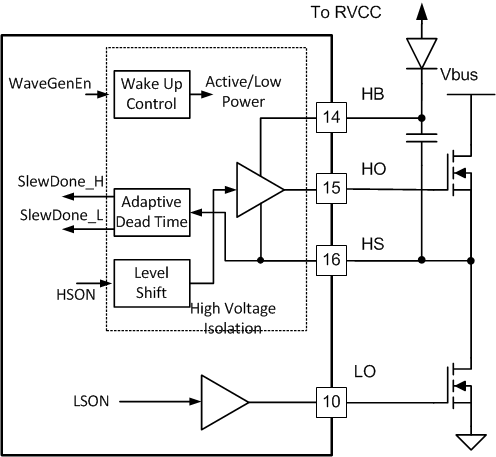

Figure 40 顯示了柵極驅動器的方框圖。
Figure 40. 柵極驅動器方框圖
