7.3.11 恒壓電壓感應
BLK 引腳用于感測 LLC 直流輸入電壓（恒壓電壓）電平。BLK 引腳上的比較器設置以下閾值：
- LLC 打開開關時的恒壓電壓電平 – BLKStartTh
- LLC 關閉開關時的恒壓電壓電平 – BLKStopTh
- 觸發恒壓電壓過壓故障時的恒壓電壓電平 – BLKOVRiseTh
- 清除恒壓電壓過壓故障時的恒壓電壓電平 – BLKOVFallTh
BLKOV 信號由一個比較器生成，該比較器具有可通過多路復用器進行選擇的兩個閾值。這是為了給 BLKOV 故障創造必需的遲滯。BLKSns 信號緩沖后，發送到突發模式閾值生成塊，以實現自適應突發模式閾值。

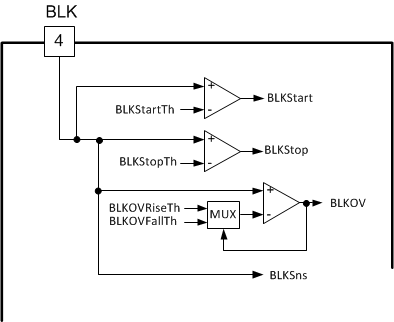

Figure 36 是 BLK 引腳的方框圖。
Figure 36. VCR 補償斜坡電流開/關
在 UCC256304 中，將 BLKOVRiseTh 閾值故意設置為比 BLKStartTh 大很多。這樣可以使 LLC 控制器適應非常寬的直流輸入電壓范圍，同時仍然保持合適的 BLKStopTh。例如，如果需要 120V 的啟動閾值，則可按如下公式計算 BLK 電阻器分壓比 kBLK
Equation 6.
對于相同的 BLK 電阻器分壓比，恒壓關閉電壓為
Equation 7.
恒壓電壓大于或等于 VOVRise 時會觸發過壓保護
Equation 8.
恒壓電壓將至低于 VOVFall 時會清除過壓問題
Equation 9.
這種寬直流輸入范圍帶來了許多系統級優勢。當 UCC256304 與 PFC 級配對時，LLC 轉換器能夠在不啟用PFC的條件下啟動并進入低功耗待機模式。另外，寬直流輸入范圍使交流/直流系統能夠與廣泛的通用交流輸入兼容

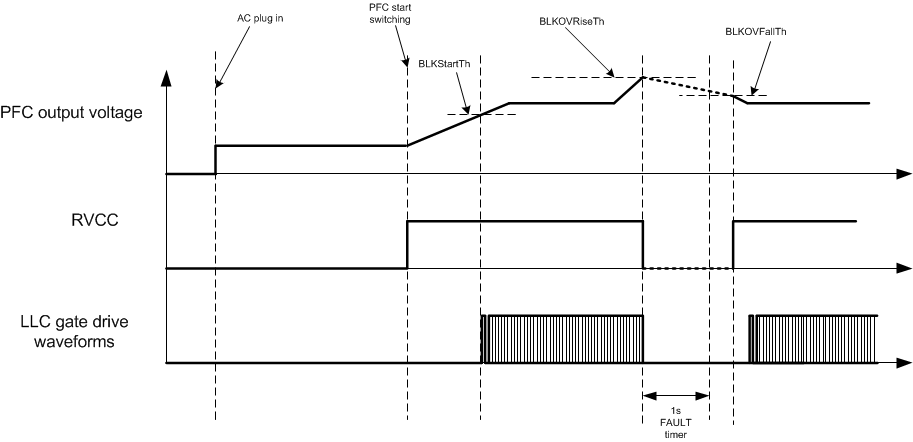

Figure 37. BLK 運行時序圖
