6.3.3.1 以電感器模式降壓
MCF8315C-Q1 中的降壓穩壓器主要用于支持 47μH 和 22μH 的低電感。47μH 電感器支持降壓穩壓器以高達 170mA 的負載電流運行，而需要高達 20mA 電流的應用可以使用 22μH 電感器，從而節省元件尺寸。

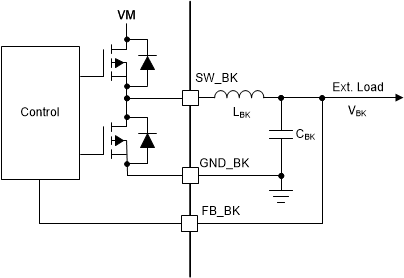

圖 6-3 展示了電感器模式下降壓穩壓器的連接。
圖 6-3 降壓（電感器模式）
