6.3.3.3 具有外部 LDO 的降壓穩壓器
降壓穩壓器還支持向外部 LDO 供電以生成精度更高的標準 3.3V 或 5V 輸出軌的電壓要求。降壓輸出電壓應配置為 4V 或 5.7V 以提供額外的余量，從而支持外部 LDO 來生成 3.3V 或 5V 電壓軌，如圖 6-5 所示。這樣就可以采用電壓較低的 LDO 設計來節省成本，并由于壓降電壓較低而實現更好的熱管理。

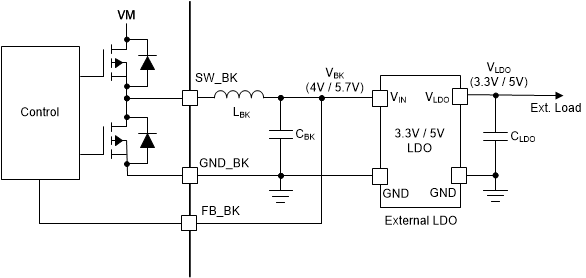

圖 6-5 具有外部 LDO 的降壓穩壓器
