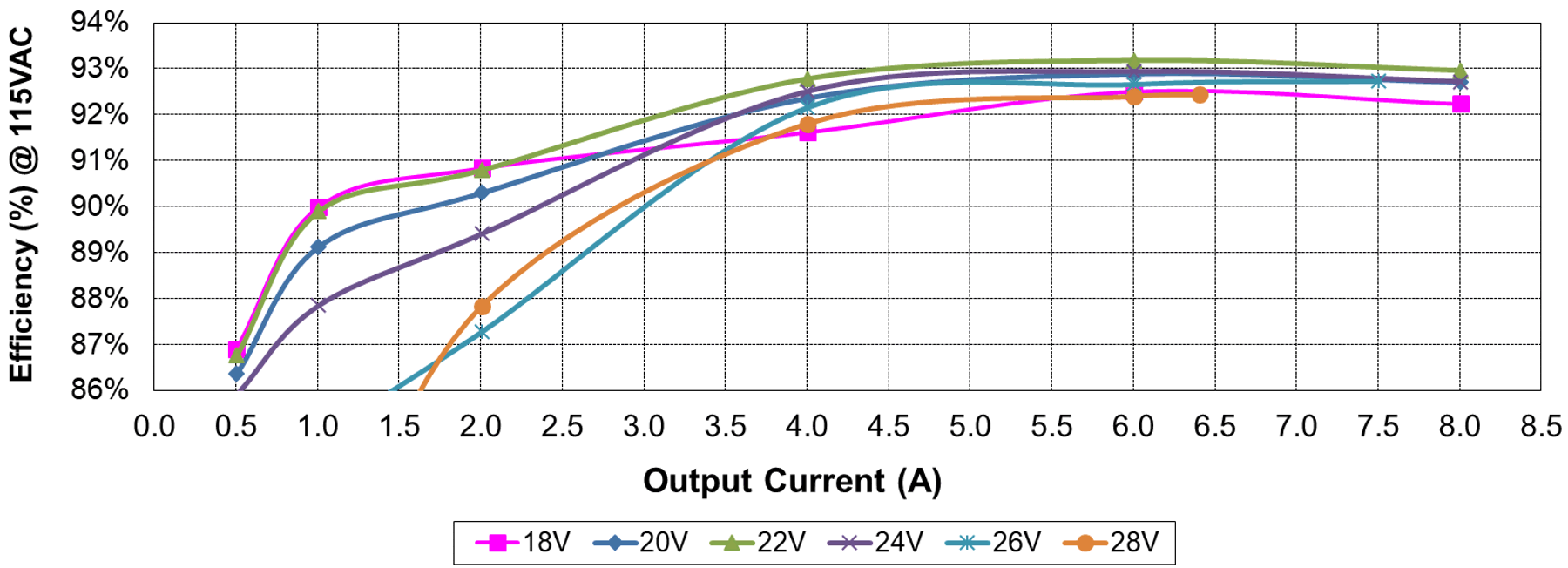

200W 充電器（兩級均有 PFC、LLC 和 GaN）的測試結果：

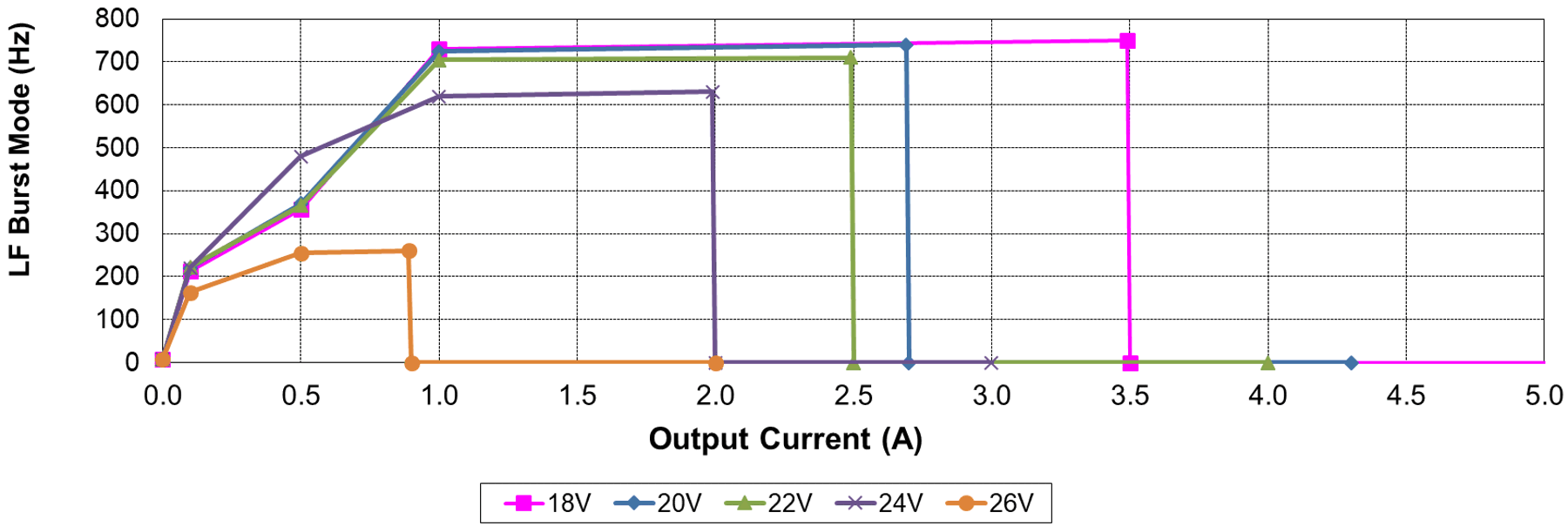

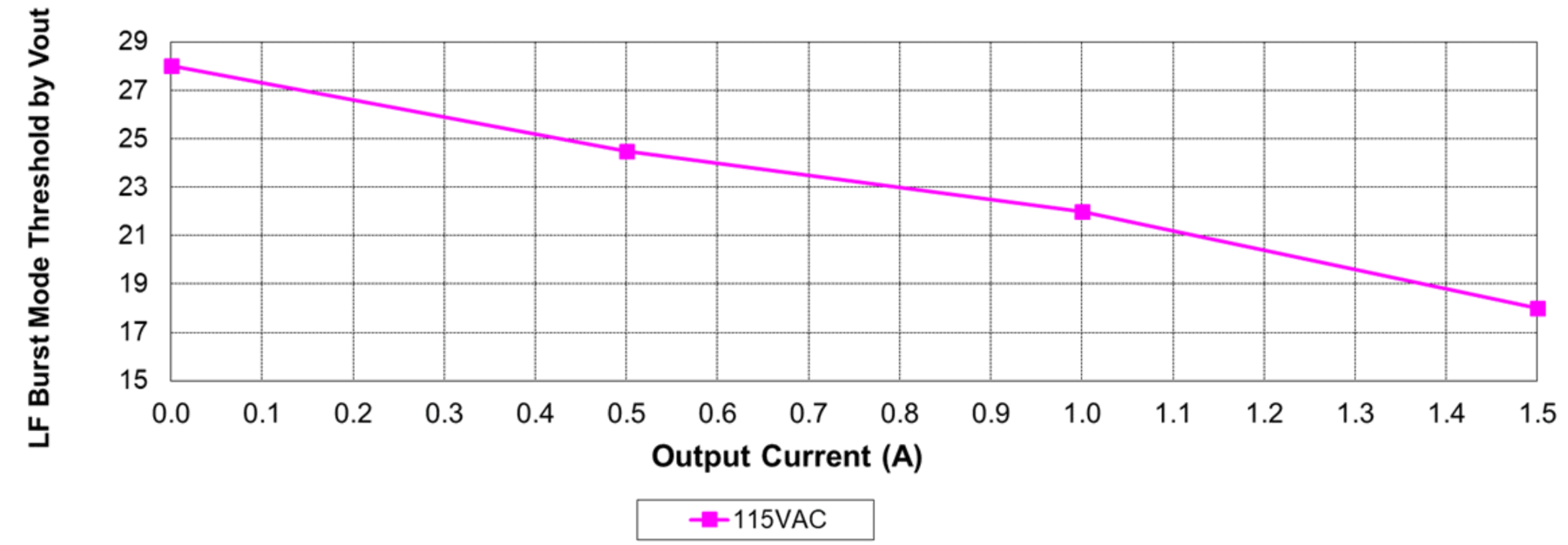

由于在該設計中，低頻突發模式會影響峰峰值充電電流紋波，因此我們?cè)诘皖l突發模式停止且轉換器連續運行或在高頻突發模式運行的條件下測量。下面的圖形顯示了一些閾值（當曲線折疊時，此時 LF 突發關閉）。

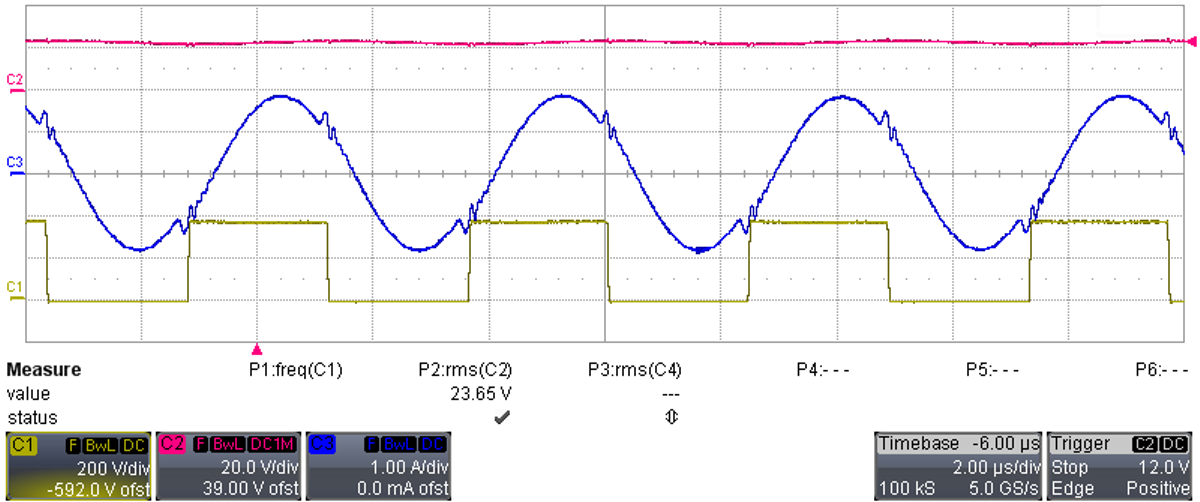

下面的波形描述了連續模式和突發模式下開關節點和諧振電流的主要特性。在所有可能的工作模式和點，與 V_IN、V_OUT 和 I_OUT 間的關系。

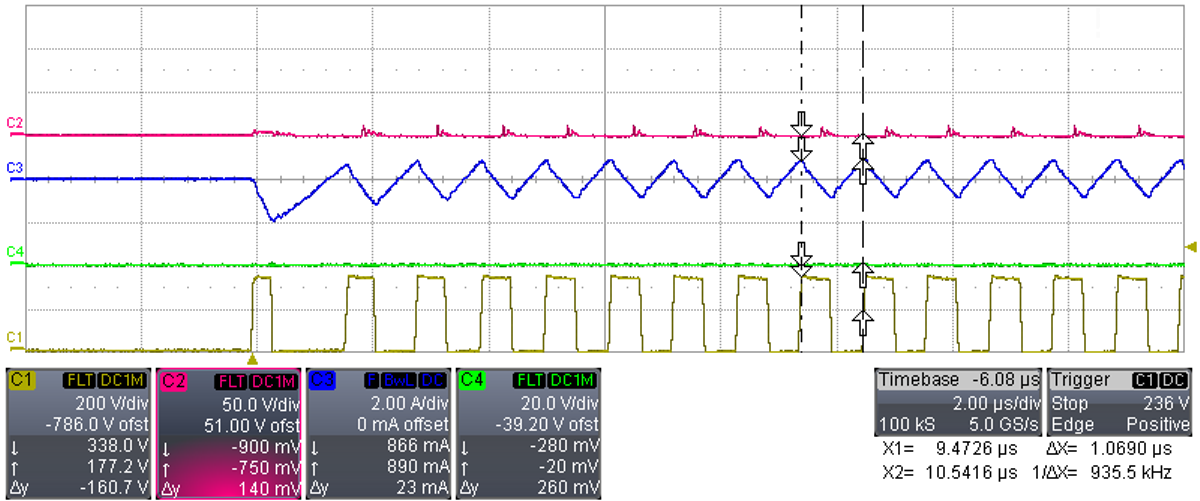

正常運行時，開關頻率從 170kHz 變?yōu)?380kHz，因此選擇能夠在該頻率下運行并實現高效率和低損耗的控制器和開關元件是關鍵所在。突發模式和軟啟動期間，控制器甚至可以達到 1MHz 頻率，如圖 4-9 所示。借助 TI 的全新控制器 UCC256611 和 GaN 的超高速能力，這將不是問題。

在 UCC25661x 系列針對輕負載效率進行優化的 750kHz 寬 VIN/VOUT 范圍 LLC 控制器數據表中的圖啟動期間的 ZCS 預防對突發模式期間的這種行為進行了更加詳盡的說明和解釋?zhuān)渲?T_ON 延長可用來等待諧振電感器中的電流具有正確的極性。
