ZHCAFS3 September 2025 UCC25661
首先,在整個 Vin/Vout/Iout 范圍內實現 ZVS,然后在適合電池充電器的寬范圍內調節 VOUT。

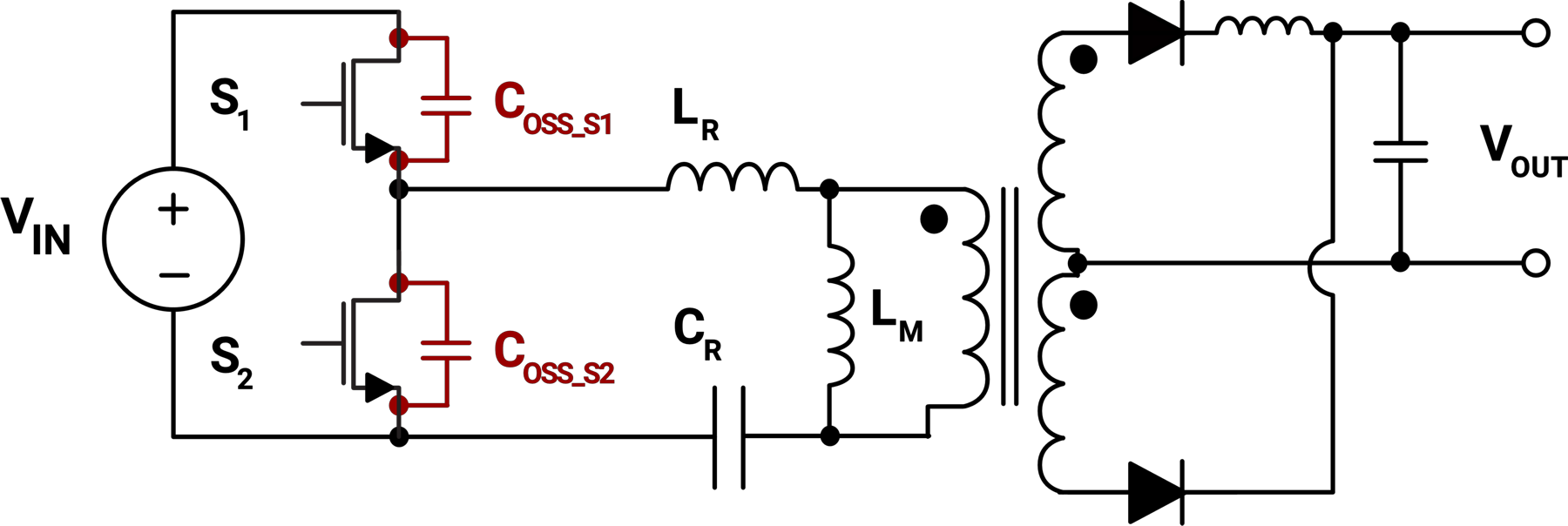

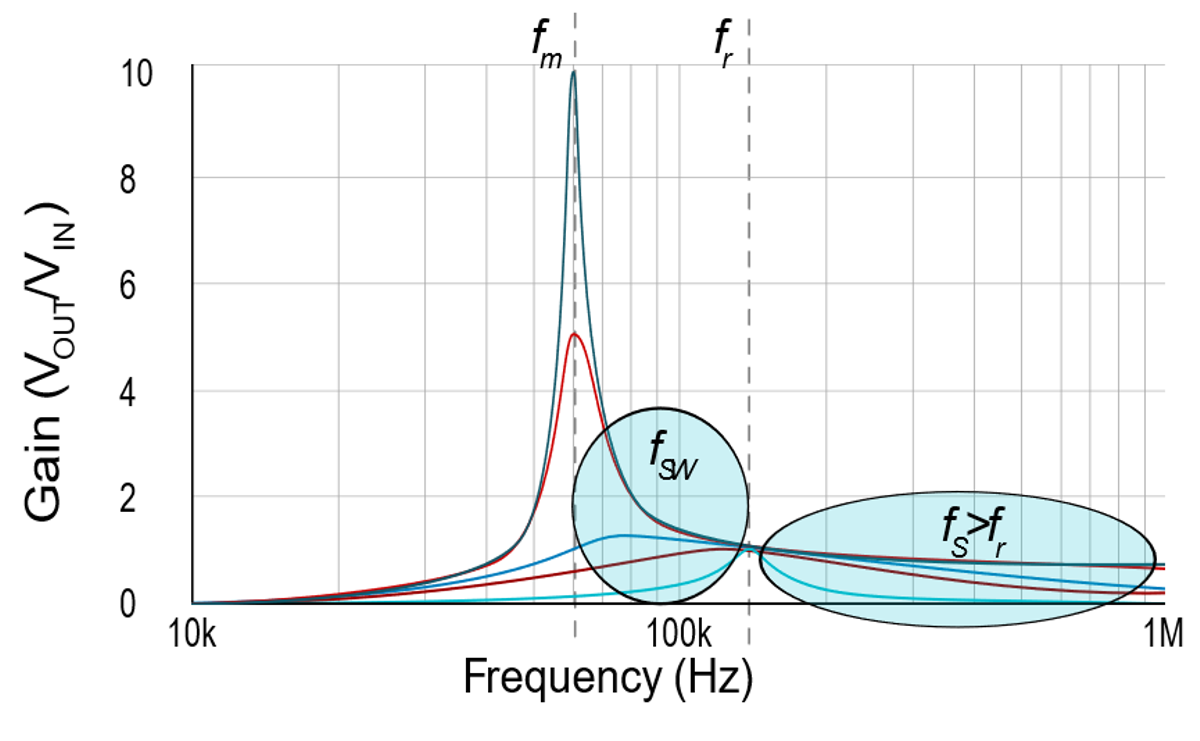

挑戰在于磁化電流相對于開關頻率、輸出電壓和輸入電壓變化極大;所有這三個參數通過下面所示的增益 — 頻率關系相互聯系在一起。此處我們重點介紹了轉換器工作時遠離諧振的兩個主要頻率區間。如開頭所述,在 fS > fR 時,僅當存在足夠的負載電流(通常在過載條件下或接近短路)時,LLC 的增益才趨于零。在所有其他條件(輕負載或中等負載)下,增益略小于 1。對于電池充電器而言,這更具挑戰性,因?yàn)殡姵仉妷弘娖叫枰鲆孀兓拍塬@得遠低于 1 的值。在這方面,通過結合使用低頻和高頻突發模式,控制器可以調整等效增益使其完全低于 1,而不會造成任何特定損失并實現高效率,并且無需將開關頻率轉換為非常高的值。將 Fsw 轉換到 MHz 范圍的主要缺點是,所有寄生元件(在生產中難以管理)對功率級的功能和效率的影響越來越大。
另一方面,第二個頻率區間 (fS < fR) 還面臨著增益不足的挑戰,這使得 LLC 轉換器難以同時覆蓋低 VIN 和高 VOUT 的工況。通過正確設計具有適當 Ln (Lm/Lr) 值的變壓器,可以獲得高功率級增益,因?yàn)檫@定義了可達到的最大增益。如果變壓器的集成漏電感不足以獲得正確的 Ln 值,則可以添加一個額外的電感器。

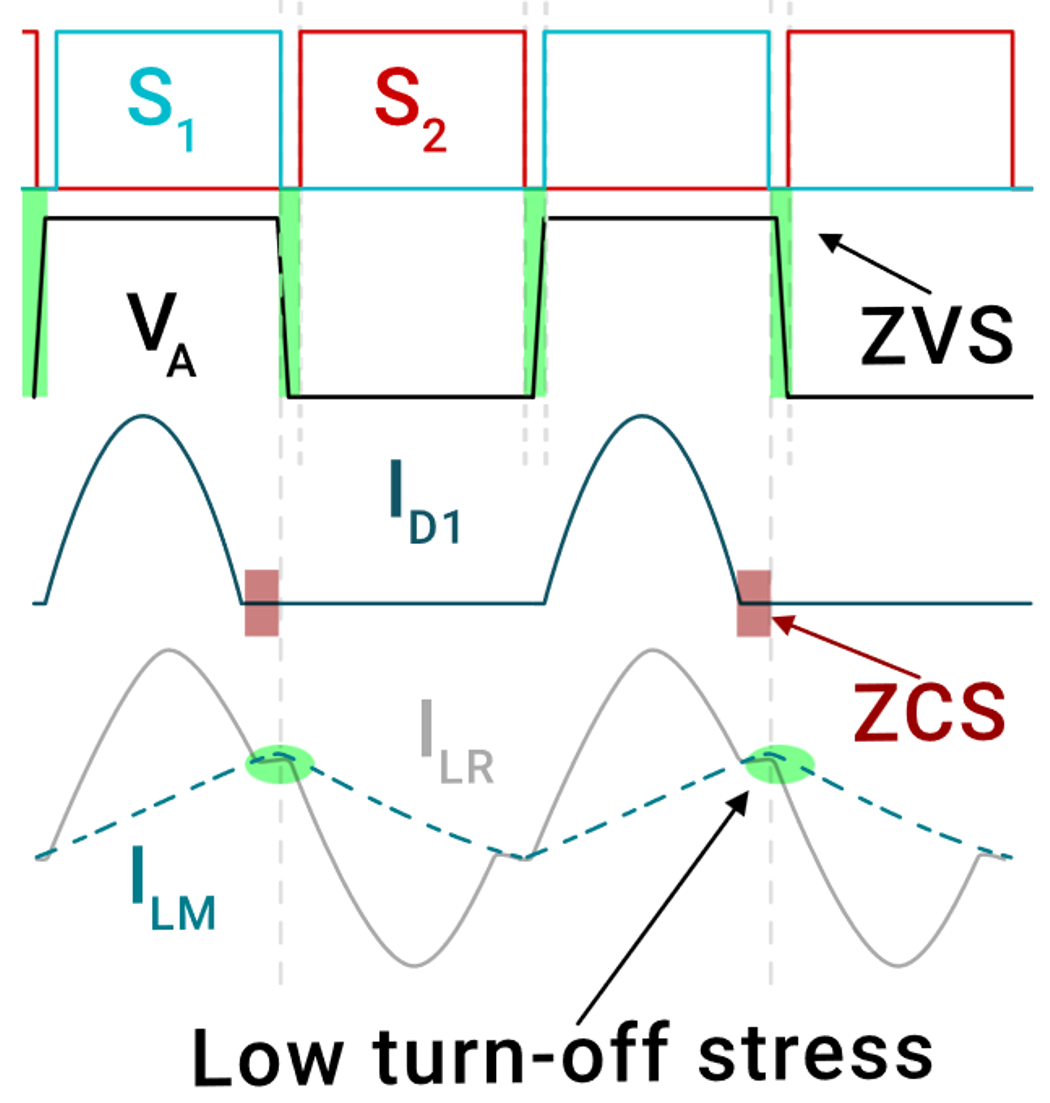

圖 4-3 低關斷應力利用 TI 的 GaN,我們可以實現以下幾點:
通過集成驅動器優化內部 GaN 架構:
利用低輸入和輸出電容:
零反向恢復電荷:
大幅減少開關損耗:

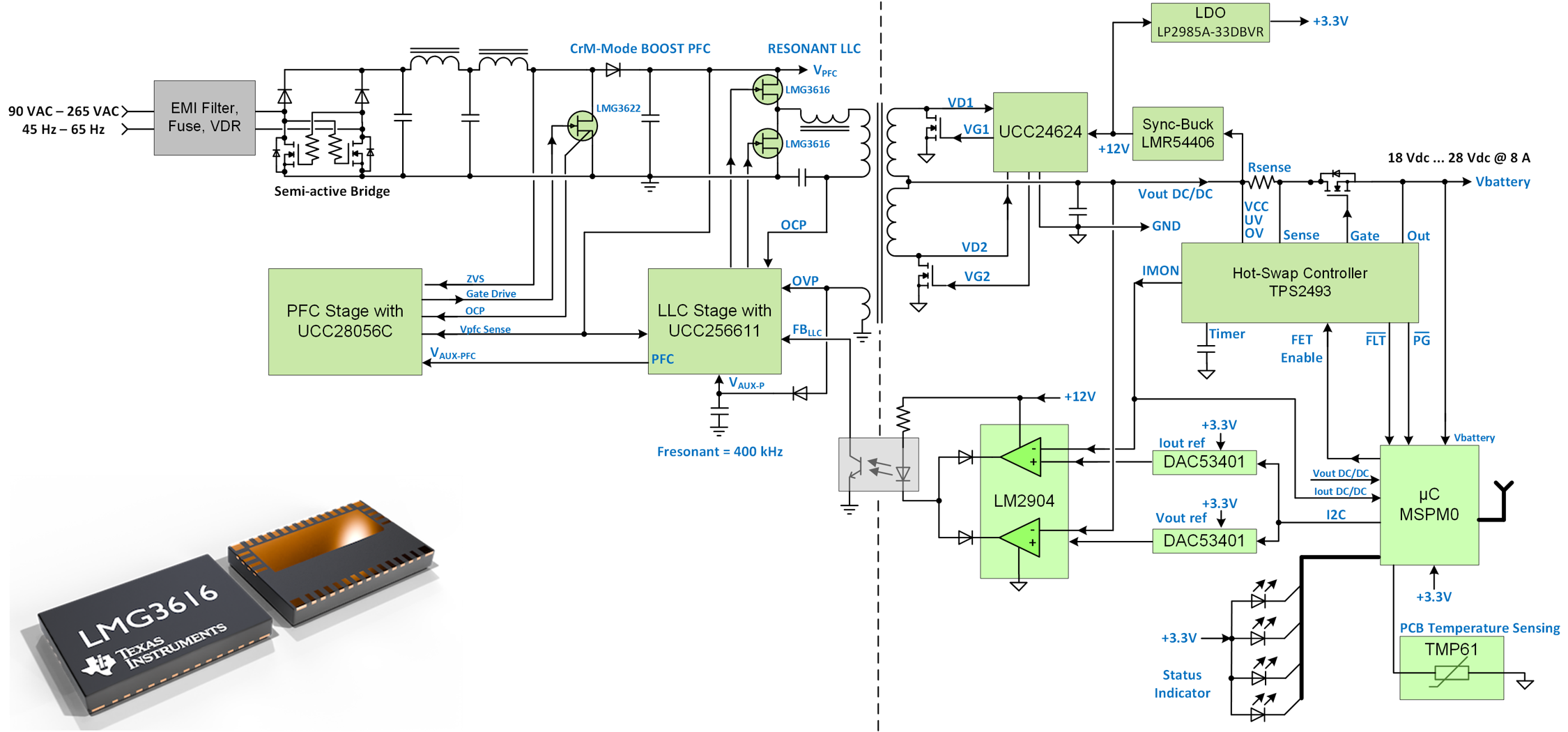

圖 4-4 完整解決方案方框圖電源轉換架構采用多級方法,它專為高效率和緊湊外形而設計。
兩級 EMI 濾波器由兩級組成,采用兩個共模扼流圈和兩個 x 電容器。其后是自驅動半有源橋式整流器,這幾乎消除了橋接器的兩個低側二極管上的傳導損耗,但高側二極管仍是標準二極管。該方法減少了橋接器中的總損耗,且僅允許使用 SMD 元件,避免了昂貴且笨重的散熱器。
UCC28056 控制器驅動的主 PFC 升壓級采用 GaN 來實現更高的效率,方法是保持高開關頻率并提倡小電感器的使用。
第二個轉換級是 LLC 諧振轉換器,由最新的控制器 UCC256611 驅動。
添加了同步整流器部分以提高效率,以提高效率并控制損耗與功耗。
系統控制和通信由 MSPM0 微控制器處理,通過 I2C 通信將 VOUT 和 IOUT 參考設定點發送到兩個 DAC。
最后,添加了一個額外的熱插拔功能,以限制最壞情況下的負載電流并動態管理負載連接。在涉及實際電池連接的場景中或在電池管理系統 (BMS) 監督充電和放電參數時,該功能對于確保穩健運行至關重要。
