1.2 理想運算放大器模型

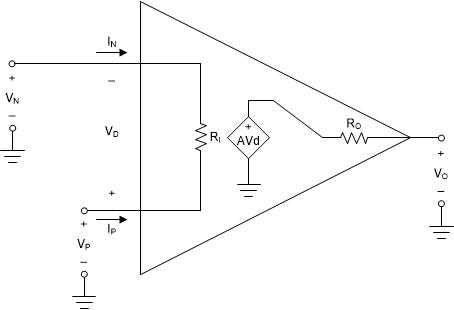

圖 1-2 重新繪制了圖 1-1 所示的戴維南放大器模型，展示了標準的運算放大器符號。運算放大器是差分轉單端放大器，放大輸入端口上的電壓差 Vd = Vp - Vn，并在以接地為基準的輸出端口上產生電壓 Vo。
圖 1-2 標準運算放大器符號如上所示，輸入和輸出端口上仍有負載效應。理想運算放大器模型旨在簡化電路計算，通常由工程師用于一階近似計算。理想模型做出了三個簡化假設：
- 增益為無窮大Equation1. a = ∞
- 輸入電阻為無窮大Equation2. Ri = ∞
- 輸出電阻為零Equation3. Ro = 0

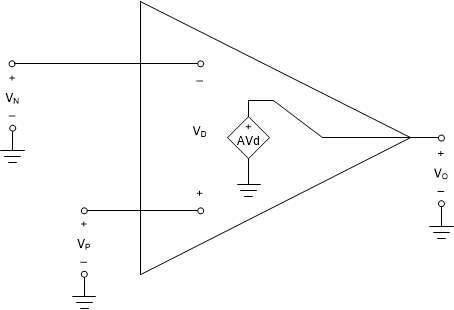

將這些假設應用于圖 1-2 可得到圖 1-3 中顯示的理想運算放大器模型。
圖 1-3 理想運算放大器模型使用理想運算放大器模型可以推導出其他簡化：
由于 Ri = ∞，因此我們假設 In = Ip = 0。輸入端沒有負載效應。
由于 Ro = 0，因此輸出端沒有負載效應。
如果運算放大器以線性方式運行，則 V0 必須為有限電壓。根據定義，Vo = Vd × a。經過變換后可得到 Vd = Vo/a。由于 a = ∞，因此 Vd = Vo/∞ = 0。這是虛擬短路概念的基礎。
驅動輸出端口的理想電壓源僅取決于其輸入端口上的電壓差。它抑制任何由 Vn 和 Vp 共用的電壓。
假設不存在頻率依賴性。
性能不隨時間、溫度、濕度、電源變化等發生變化。
