ZHCAAN5B January 2018 – July 2021 LF347 , LF353 , LM348 , MC1458 , TL022 , TL061 , TL062 , TL071 , TL072 , UA741
5.14 等效輸入噪聲
所有運算放大器都具有關聯的寄生噪聲源。噪聲是在運算放大器的輸出端測量的，并以輸入端為基準,因此，稱為等效輸入噪聲。
通常通過兩種方法來提供等效輸入噪聲規格。一種方法是指定點噪聲,也就是說，以特定頻率下電壓 Vn（或電流 In）/平方根赫茲的形式提供等效輸入噪聲。第二種方法是以某個頻帶上的峰峰值形式指定噪聲。為了說明這些參數，有必要簡要回顧一下噪聲特性。
運算放大器中噪聲的頻譜密度具有 1/f 和白噪聲分量。1/f 噪聲與頻率成反比，通常僅在低頻下比較顯著。白噪聲的頻譜曲線很平緩。圖 5-9 顯示了運算放大器等效輸入噪聲的典型圖。
通常在兩個頻率上指定點噪聲。第一個頻率通常是 10Hz，其中噪聲表現出 1/f 頻譜密度。第二個頻率通常是 1kHz，其中噪聲的頻譜曲線很平緩。使用的單位通常是 RMS nV√Hz（或者對于電流噪聲為 RMS pA√Hz）。在圖 5-9 中，1/f 和白噪聲之間轉換處的頻率被表示為轉角頻率 fCE。
噪聲規格（如 VN(PP)）是特定頻帶上的峰峰值電壓，通常為 0.1Hz 至 1Hz 或 0.1Hz 至 10Hz。測量單位通常為 nV 峰峰值。為了將以 RMS 給出的噪聲電壓轉換為峰峰值，通常使用大約為 6 的因子來表示噪聲電壓中的高峰值因子，例如 VN(PP) = 6 x VN(RMS)。
考慮到運算放大器內的相同結構，增加偏置電流會降低噪聲（并增加 SR、GBW 和功率耗散）。
運算放大器輸入端的電阻也會增加噪聲。如果在平衡同相輸入端的輸入電阻與反相輸入端的輸入電阻的同時幫助消除輸入偏置電流引起的失調電壓，則會增加電路的噪聲。

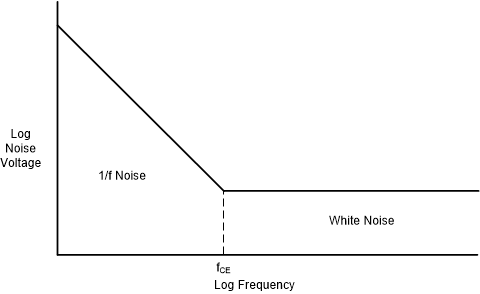

圖 5-9 典型的運算放大器輸入噪聲頻譜
