5.9 輸出阻抗
不同的數據表列出了兩種不同條件下的輸出阻抗。一些數據表列出了閉環輸出阻抗，而另一些數據表列出了開環輸出阻抗，兩者均由 Zo 表示。
Zo 被定義為輸出端子與接地之間的小信號阻抗（請參閱《放大器、比較器和特殊功能》第 1-40 頁）。數據表值的范圍為 50Ω 至 200Ω。
相比發射極跟隨器輸出級，軌至軌輸出運算放大器中使用的共發射極（雙極）和共源極（CMOS）輸出級具有更高的輸出阻抗。

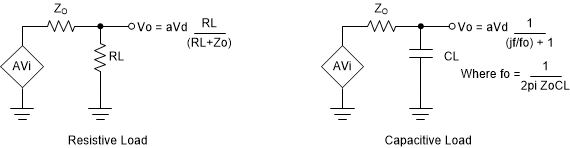

使用軌至軌輸出運算放大器驅動重負載時，輸出阻抗成為一個設計問題。如果負載主要是阻性負載，則輸出阻抗將限制輸出與電源軌的接近程度。如果負載為容性負載，則額外的相移將降低相位裕度。圖 5-7 顯示了在假設 Zo 主要是容性阻抗時輸出阻抗如何影響輸出信號。
圖 5-7 輸出阻抗的影響
