5.17 穩定時間
信號通過運算放大器的內部電路進行傳播需要有限的時間。因此，輸出需要經過一段時間才能對輸入的階躍變化做出反應。此外，輸出通常會超過目標值，經歷阻尼振蕩，并穩定到最終值。穩定時間 ts 是在給定階躍輸入的情況下輸出電壓穩定在最終值的指定百分比范圍內所需的時間。圖 5-13 以圖形方式對此進行了說明。

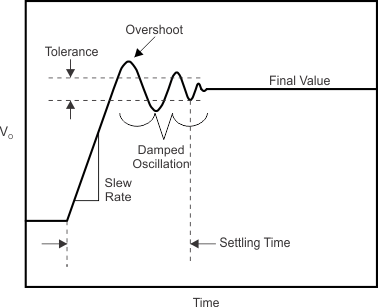

圖 5-13 穩定時間當信號快速變化時，穩定時間成為數據采集電路中的一個設計問題。例如，在多路復用器后面使用運算放大器來緩沖對模數轉換器的輸入。當多路復用器改變通道時，運算放大器的輸入端可能會發生階躍變化。在模數轉換器對信號進行采樣之前，運算放大器的輸出必須穩定在一定的容差范圍內。
