ZHCAAN5B January 2018 – July 2021 LF347 , LF353 , LM348 , MC1458 , TL022 , TL061 , TL062 , TL071 , TL072 , UA741
5.6 最大輸出電壓擺幅
最大輸出電壓 VOM± 被定義為“當靜態直流輸出電壓為零時在沒有波形削波的情況下可以獲得的最大正或負峰值輸出電壓”。VOM± 受放大器的輸出阻抗、輸出晶體管的飽和電壓和電源電壓的限制。如圖 5-5 所示。請注意，VOM± 取決于輸出負載。

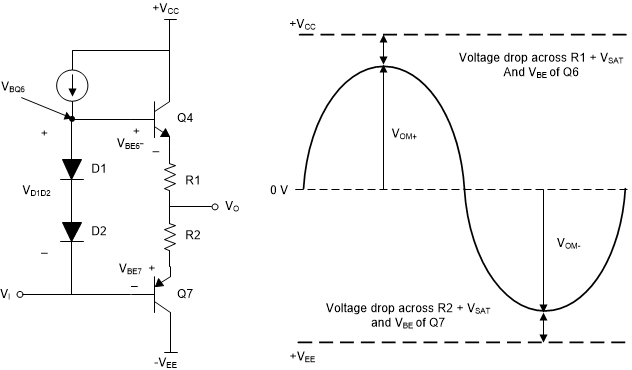

圖 5-5 VOM±VBQ6 可以達到的最大值為 +VCC，因此 VO ≤ +VCC – VR1 – VBEQ6 – VSATQ6。Vi 可以達到的最小值為 –VEE，因此 VO ≥ –VEE + VR2 + VBEQ7 + VSATQ7。
該發射極跟隨器結構無法將輸出電壓驅動到任一電源軌。軌至軌輸出運算放大器使用共發射極（雙極）或共源極（CMOS）輸出級。采用這些結構時，輸出電壓擺幅僅受飽和電壓（雙極）或輸出晶體管的導通電阻（CMOS）以及被驅動的負載的限制。
由于較新的產品聚焦于由單電源供電，因此德州儀器（TI）的最新數據表使用術語 VOH 和 VOL 來指定最大和最小輸出電壓。
如果運算放大器無法驅動至電源軌，則當動態范圍丟失時，最大和最小輸出電壓通常會成為一個設計問題。在單電源系統中就會出現這種情況，其中運算放大器用于驅動模數轉換器的輸入，而該轉換器配置為接地和正電源軌之間的滿量程輸入電壓。
