4 簡化運算放大器電路圖

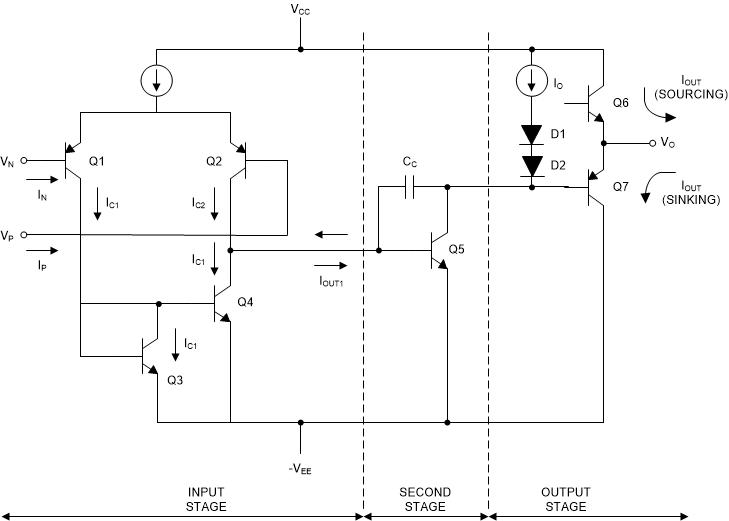

實際運算放大器并非理想運算放大器，它們具有一些限制。要了解和討論這些限制的起源，請參閱圖 4-1 中所示的簡化運算放大器電路圖。
圖 4-1 簡化運算放大器電路圖盡管經(jīng)過簡化，該電路仍包含運算放大器中常見的三個基本元件：
- 輸入級
- 第二級
- 輸出級
輸入級的功能是放大輸入差值 Vp - Vn，并將其轉(zhuǎn)換為單端信號。第二級會進一步放大信號并提供頻率補償。輸出級提供輸出驅(qū)動功能。
