1.1 放大器基礎知識
在深入討論運算放大器之前，我們來簡單回顧下放大器的一些基礎知識。放大器具有一個輸入端口和一個輸出端口。在線性放大器中，輸出信號 = A × 輸入信號，其中 A 是放大系數或增益。
根據輸入和輸出信號的性質，我們可以有四種類型的放大器增益：
- 電壓（輸出電壓/輸入電壓）
- 電流（輸出電流/輸入電流）
- 跨阻（輸出電壓/輸入電流）
- 跨導（輸出電流/輸入電壓）
由于大多數運算放大器都是電壓放大器，因此我們的討論僅限于電壓放大器。

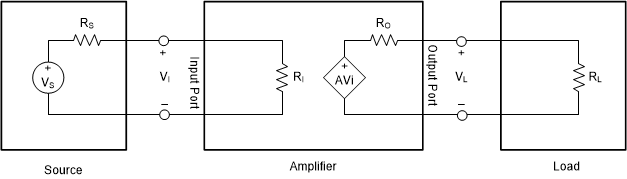

可以使用戴維南定理推導出放大器模型，將其簡化為相應的電壓源和串聯電阻。輸入端口是無源的，其自身不產生電壓，其戴維南等效元件為電阻元件 Ri?？梢詫⑤敵龆丝诮橐粋€受控電壓源 AVi，其輸出電阻為 Ro。為了完成一個簡單放大器電路，我們將包含輸入源和阻抗（Vs 和 Rs）以及輸出負載（RL）。圖 1-1 顯示了簡單放大器電路的戴維南等效電路。
圖 1-1 具有源負載的放大器戴維南模型可以看到，我們在放大器的輸入端口和輸出端口都有分壓器電路。這樣一來，只要使用不同的源和/或負載，我們就需要重新計算，使得電路計算變得很復雜。
