ZHCAAN5B January 2018 – July 2021 LF347 , LF353 , LM348 , MC1458 , TL022 , TL061 , TL062 , TL071 , TL072 , UA741
5.4 輸入共模電壓范圍
通常，有一個由運算放大器的輸入端共用的電壓。如果該共模電壓變得過高或過低，輸入端將關閉并停止正常運行。共模輸入電壓范圍 VICR 指定了可以保證正常運行的范圍。
圖 5-2 使用圖 4-1 中所示的簡化運算放大器圖說明了正輸入電壓限制。當 VIN 高于 VCC - 0.9V 時，輸入晶體管和電流源將開始關閉。

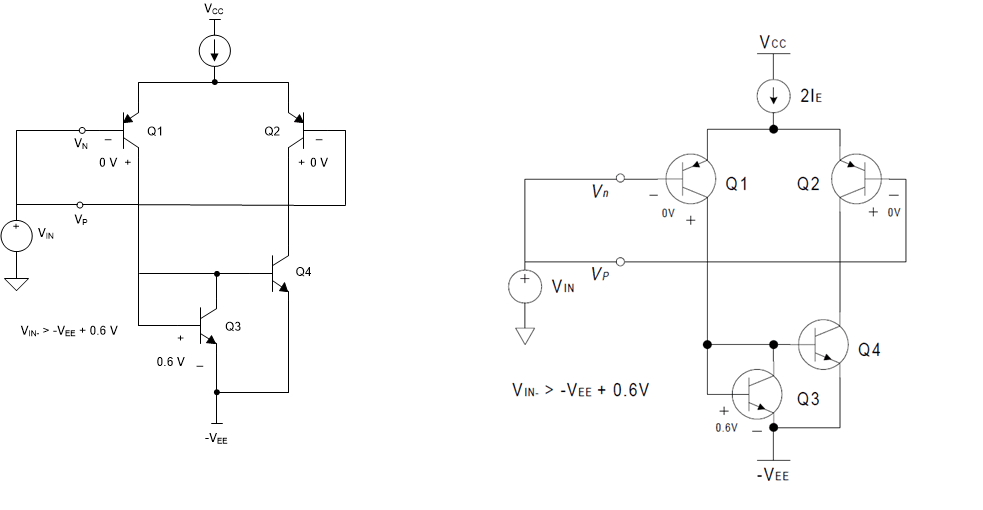

圖 5-2 正共模電壓輸入限制圖 5-3 使用圖 4-1 中所示的簡化運算放大器圖說明了負輸入電壓限制。當 VIN 小于 –VEE + 0.6V 時，電流鏡（Q3 - Q4）將開始關閉。
圖 5-3 負共模輸入限制與上例中所示結構類似的結構不允許共模輸入電壓包含任一電源軌。用于構建運算放大器輸入的其他技術提供了不同的共模輸入電壓范圍，其中包括一個或兩個電源軌。下面提供了一些示例（德州儀器（TI）的數據手冊《放大器、比較器和特殊功能》 中提供了參考原理圖）：

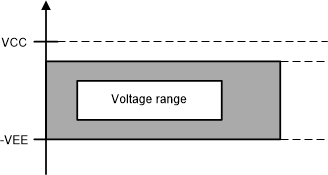

- LM324 和 LM358 使用集電極連接到負電源軌的雙極 PNP 輸入。由于 VBC 可以等于零，因此這允許共模輸入電壓范圍包含負電源軌。

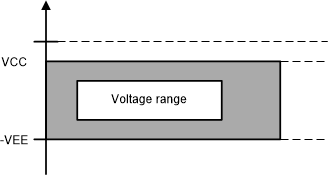

- TL07X 和 TLE207X 型 BiFET 運算放大器使用 p 溝道 JFET 輸入，其源極通過雙極電流源連接到正電源軌。由于 VGS 可以等于零，因此該結構通常允許共模輸入電壓范圍包含正電源軌。
- TI LinCMOS 運算放大器使用 p 溝道 CMOS 輸入，其基板連接到正電源軌。因此，為 VG + VTH < VDD 的情況創建了一個導通溝道，這允許共模輸入電壓包含負電源軌。

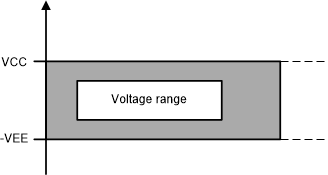

- 軌至軌輸入運算放大器在差分輸入中使用互補的 N 和 P 型器件。當共模輸入電壓接近任一電源軌時，至少有一個差分輸入仍然有效。
