8.4.1 瞬態保護
如果發生短路或斷路器事件，當器件中斷電流時，輸入電感會在輸入端產生正電壓尖峰，輸出電感會在輸出端產生負電壓尖峰。電壓尖峰（瞬變）的峰值振幅取決于與器件輸入或輸出串聯的電感值。如果未采取措施解決此問題，此類瞬變可能會超過器件的絕對最大額定值。解決瞬變的典型方法包括：
更大限度減少進出器件的引線長度和電感。
使用較大的 PCB GND 平面。
在 OUT 引腳和接地端之間連接一個肖特基二極管來吸收負尖峰。
在非?？拷骷?OUT 引腳上連接一個 2.2μF 或更大的低 ESR 電容器。
在非?？拷骷?IN 引腳處連接一個 0.1μF 或更大的陶瓷電容器 CIN，以抑制輸入瞬變的上升時間。電容器電壓額定值必須至少為輸入電源電壓的兩倍，才能承受電感振鈴期間的正電壓偏移。
輸入電容的近似值可通過方程式 45 進行估算。
其中
VIN 是標稱電源電壓。
ILOAD 是負載電流。
LIN 等于在源極中觀察到的有效電感。
CIN 是輸入端存在的電容。
某些應用可能需要添加瞬態電壓抑制器 (TVS)，以防止瞬變超過器件的絕對最大額定值。在某些情況下，即使瞬變的最大幅度低于器件的絕對最大額定值，TVS 也有助于吸收過多的能量轉儲，并防止其在 IC 的輸入電源引腳上產生非?？焖俚乃沧冸妷海@種電壓可能會耦合到內部控制電路并導致意外行為。

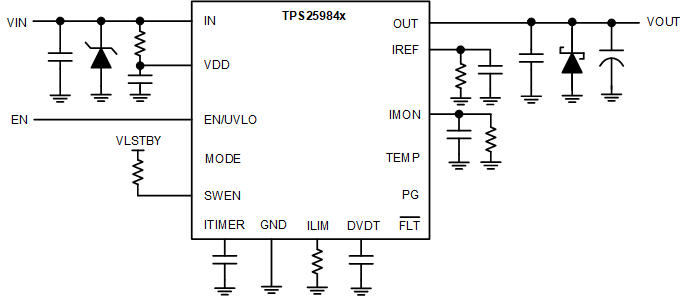

帶有可選保護元件的電路實現如圖 8-16 所示。
圖 8-16 帶有可選保護元件的電路實現
