7.3.3 過壓保護
TPS25984x 實施過壓鎖定，以保護負載免受輸入過壓條件的影響。IN 引腳上的 OVP 比較器使用固定的內部過壓保護閾值。當 IN 上的輸入電壓超過 OVP 上升閾值(VOVP(R)) 時，功率 FET 將在 tOVP 內關閉。當 IN 上的電壓降至 OVP 下降閾值 (VOVP(F)) 以下時，F(xiàn)ET 將以 dVdt 控制的方式導通。

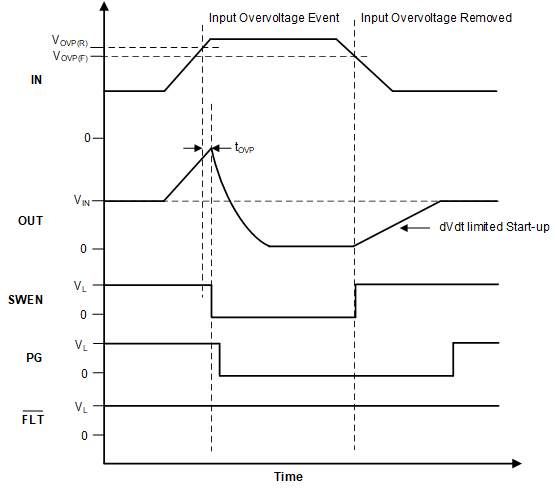

圖 7-3 輸入過壓保護響應
